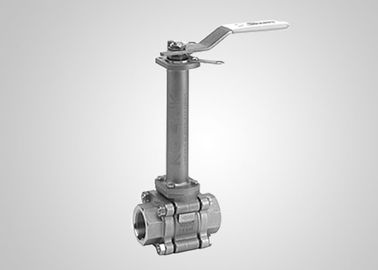

Κρυογενής βαλβίδα σφαίρας, υπηρεσία χαμηλής θερμοκρασίας LCB LC9 LF2 LF9 CF8 CF8M F304 F316

Κρυογενής βαλβίδα σφαίρας, υπηρεσία χαμηλής θερμοκρασίας LCB LC9 LF2 LF9 CF8 CF8M F304 F316

Οι κρυογενείς βαλβίδες σφαίρας χρησιμοποιούνται σε εγκαταστάσεις διαχωρισμού αέρα, αποθήκευση ΥΦΑ, διανομή και μεταφορά, αεροδιαστημική, πετροχημική και ιατρική βιομηχανία.Υπό εξαιρετικά χαμηλές θερμοκρασίες και στα σκληρότερα περιβάλλονταΟι κρυογενείς βαλβίδες σφαίρας πρέπει να παρουσιάζουν σταθερά υψηλή χωρητικότητα ροής, στενό κλείσιμο, ενεργειακή απόδοση και μακρά διάρκεια ζωής χωρίς συντήρηση.

Χαρακτηριστικά σχεδιασμού:

Αυτές οι βαλβίδες πρέπει να λειτουργούν ώστε να παρέχουν εγγυημένα ποσοστά διαρροής.Οι βαλβίδες που συνιστάται να χρησιμοποιούνται κάτω από -500C είναι σχεδιασμένες με ένα εκτεταμένο καπό που διαχωρίζει τον χειριστή και την σφραγίδα του στελέχους από την ψυχρή θερμοκρασία.

Όταν η βαλβίδα βρίσκεται στην κλειστή θέση, το υγρό χαμηλής θερμοκρασίας που παγιδεύεται στη μέση κοιλότητα της βαλβίδας υπόκειται σε αεριοποίηση σε περίπτωση μη φυσιολογικής αύξησης της θερμοκρασίας,προκαλώντας την ταχεία επέκταση του όγκου και την αύξηση της πίεσης μέσα στην κοιλότηταΗ κρυογενής βαλβίδα σφαίρας Kolink έχει σχεδιαστεί μονοκατευθυνόμενη με οπές εξαερισμού τόσο στο σχισμό του στελέχους όσο και στην ανωτέρω όψη της σφαίρας,αποτρέποντας την παγίδευση της αυξανόμενης πίεσης στην βαλβίδαΚάθε βαλβίδα σημειώνεται με ένα βέλος για την κατεύθυνση ροής για την αποφυγή λανθασμένης εγκατάστασης.

Η κύρια σφραγίδα και το ράφι του στέλεχους βρίσκονται κοντά στο τέλος συσκευασίας του παρατεταμένου στέλεχους για να κρατήσουν αυτά τα μέρη από τις χαμηλές θερμοκρασίες και να παρέχουν ένα σχεδιασμό στελεχίου που δεν μπορεί να εκραγεί.Η συσκευασία βλαστοφόρου που παρέχει αυτοπροσαρμογή στην συσκευασία βλαστοφόρου περιλαμβάνεται στο επάνω μέρος της επέκτασηςΟι βαλβίδες καθαρίζονται ειδικά για την απομάκρυνση όλων των λιπαρών υλών και ελαίων που ενδέχεται να αντιδρούν με τα μέσα λειτουργίας.

Οι κρυογενείς βαλβίδες σφαίρας είναι διαθέσιμες σε πλωτή ή σφαίρα που είναι τοποθετημένη σε τροχιά και σε σχεδιασμό σώματος με πλευρική είσοδο ή από την κορυφή.Τα υλικά του καθίσματος και των στερεωμάτων έχουν σχεδιαστεί και επιλεγεί ώστε να πληρούν τις πιο απαιτητικές απαιτήσεις για το ποσοστό διαρροής και τις φυγάδες εκπομπέςΤο σώμα της βαλβίδας, κατασκευασμένο από διαφορετικά υλικά, είναι κατάλληλο για διάφορες θερμοκρασίες.

Επιλογή υλικού:

Το κοινό χάλυβα παρουσιάζει ψυχρή εύθραυσση σε χαμηλή θερμοκρασία.Ανατρέξτε στον παρακάτω πίνακα για τη χαμηλότερη θερμοκρασία λειτουργίας των υλικών του αμαξώματοςΤα υλικά χαμηλής θερμοκρασίας υποβάλλονται σε δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας σύμφωνα με τις προδιαγραφές του προτύπου.

Για βαλβίδες με θερμοκρασία λειτουργίας χαμηλότερη των -100°C, το σώμα, το καπό και το στέλεχος, η σφαίρα και το κάθισμα απαιτούν κρυογονική επεξεργασία μετά την ακατέργαστη επεξεργασία, καθώς και η συσκευασία, η σφραγίδα,η βίδα και το καρφί πρέπει επίσης να είναι κατασκευασμένα από υλικά κατάλληλα για συνθήκες χαμηλής θερμοκρασίας.

Σύμφωνα με τις απαιτήσεις της σύμβασης, μπορεί να διεξαχθεί κρυογενής δοκιμή για τη δοκιμή της ροπής λειτουργίας, των επιδόσεων σφράγισης και άλλων δεικτών σε χαμηλές θερμοκρασίες.

Διαρθρωτικό σχεδιασμό και χαρακτηριστικά μηχανικής και κατασκευής

ΧαρακτηριστικάΚρυογενήςΣφαιρίδια:
Επεκτεινόμενο καπό

Τρύπες εξαερισμού στο στέλεχος και τη σφαίρα

Μονόκατο ρεύμα

Τρύπες εξαερισμού στο στέλεχος και την σφαίρα για την απελευθέρωση της πίεσης

Ζωντανά φορτισμένα φορτισμένα στελέχη

Λειτουργία υποβάθμισης

Επιλογές υλικών χαμηλής θερμοκρασίας
Ασφαλής πυρκαγιάς σύμφωνα με την API 607
Αντιστατική συσκευή
Αντιεπιτιθέμενο στέλεχος

Διαθέσιμη λειτουργία γρανάζων ή ενεργοποιητή

Προαιρετική συσκευασία χαμηλών εκπομπών σύμφωνα με το πρότυπο ISO 15848

Εφαρμόσιμα πρότυπαΚρυογενήςΚύλινδρες σφαίρας:
α) Σχεδιασμός και κατασκευή: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

β) Πυροπροστατευτικό: API 607, API 6FA
γ) Προσωπικά: API B16.10, API 6D, EN 558, DIN 3202
δ) Τελική σύνδεση: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
ε) Δοκιμή και επιθεώρηση: API 6D, EN 12266, API 598
