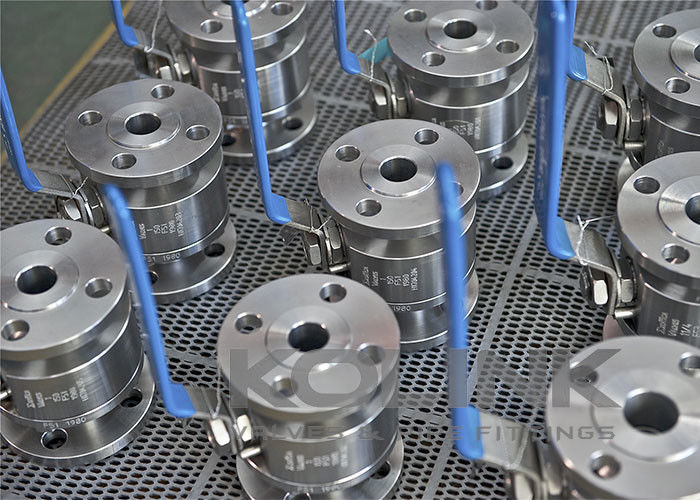

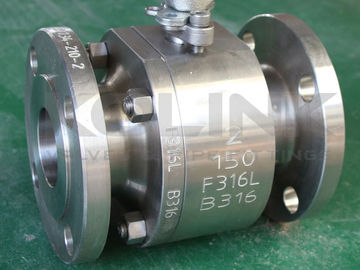

Σφυρηλατημένη βαλβίδα κυψελών από χάλυβα κατηγορίας 150-1500

Η βαλβίδα σφαιρικής βαλβίδας είναι κανονικά σχεδιασμένη με εύκαμπτο κάθισμα. Όταν η πίεση του μέσου είναι χαμηλή, η περιοχή επαφής μεταξύ του καθίσματος και της σφαίρας είναι μικρότερη, η οποία σχηματίζει υψηλότερη πίεση στην περιοχή επαφής για να εξασφαλιστεί αξιόπιστη στεγανοποίηση. Όταν η πίεση του μέσου αυξάνεται, η περιοχή επαφής του καθίσματος και της σφαίρας γίνεται μεγαλύτερη μαζί με την ελαστική παραμόρφωση του καθίσματος, έτσι ώστε το κάθισμα να μπορεί να αντέξει υψηλότερη ώθηση μέσου χωρίς να καταστραφεί.

Σε περίπτωση που το ατύχημα πυρκαγιάς συμβεί κατά λάθος στον σωλήνα και τη βαλβίδα, ο δακτύλιος καθίσματος από PTFE ή άλλα μη μεταλλικά υλικά θα μπορούσε να καεί σε υψηλή θερμοκρασία, προκαλώντας μαζική διαρροή στη βαλβίδα. Ο σχεδιασμός καθίσματος ασφαλείας από πυρκαγιά είναι ένας σχεδιασμός προφύλαξης μεταξύ της σφαίρας και του καθίσματος. Αφού το κάθισμα της βαλβίδας καεί, η πίεση του μέσου θα ωθήσει τη σφαίρα συνεχώς προς τη μεταλλική σφράγιση κατάντη για να σχηματίσει μια βοηθητική μεταλλική σφράγιση, η οποία θα μπορούσε να μειώσει αποτελεσματικά τη διαρροή της βαλβίδας. Επιπλέον, το παρεμβύσμα στεγανοποίησης της μεσαίας φλάντζας είναι κατασκευασμένο από μεταλλικό σπειροειδές περιέλιξης, το οποίο θα μπορούσε επίσης να εξασφαλίσει στεγανοποίηση σε υψηλή θερμοκρασία. Ο σχεδιασμός ασφαλείας από πυρκαγιά των βαλβίδων σφαιρικής βαλβίδας KOLINK εγκρίνεται σύμφωνα με το API 607.

Το στέλεχος είναι κατεργασμένο με ένα ενσωματωμένο κολάρο στο κάτω άκρο του και είναι εγκατεστημένο από την εσωτερική κοιλότητα της βαλβίδας, έτσι ώστε το στέλεχος να μπλοκάρεται από το λαιμό της βαλβίδας και να μην εκτοξεύεται από το μέσο ακόμη και υπό την ανώμαλη κατάσταση αύξησης της πίεσης στην κοιλότητα της βαλβίδας. Επιπλέον, για να αποφευχθεί η διαρροή μετά την καύση της συσκευασίας στελέχους σε περίπτωση πυρκαγιάς, το ροδέλα ώσης μεταξύ του ώμου του στελέχους και της επαφής του σώματος θα σχηματίσει μια θετική στεγανοποίηση. Η δύναμη στεγανοποίησης θα αυξηθεί με την αύξηση της πίεσης του μέσου, για να εξασφαλιστεί αξιόπιστη στεγανοποίηση στελέχους υπό διάφορες πιέσεις, αποτρέποντας τη διαρροή και αποφεύγοντας την εξάπλωση ατυχημάτων.

Η συσκευασία chevron θα μπορούσε να ρυθμίσει αποτελεσματικά την πίεση στεγανοποίησης έναντι της πίεσης του μέσου στην περιοχή του αδένα και να κάνει τη στεγανοποίηση της συσκευασίας στελέχους πιο αξιόπιστη.

Η βαλβίδα σφαιρικής βαλβίδας είναι εφοδιασμένη με αντιστατικές συσκευές και θα μπορούσε να σχηματίσει ένα στατικό κανάλι μεταξύ της σφαίρας και του σώματος μέσω του στελέχους, για να εκφορτίσει τον στατικό ηλεκτρισμό που δημιουργείται λόγω τριβής κατά τη λειτουργία της βαλβίδας, μέσω του αγωγού, αποφεύγοντας πυρκαγιά ή έκρηξη που μπορεί να προκληθεί από ηλεκτρικό σπινθήρα και εξασφαλίζοντας την ασφάλεια του συστήματος.

Η χειροκίνητη βαλβίδα σφαιρικής βαλβίδας θα μπορούσε να κλειδωθεί στη θέση της όταν είναι πλήρως ανοιχτή ή πλήρως κλειστή. Το κομμάτι τοποθέτησης με οπή κλειδώματος έχει σχεδιαστεί για να αποφεύγει την εσφαλμένη λειτουργία της βαλβίδας και θα μπορούσε επίσης να αποτρέψει το άνοιγμα ή το κλείσιμο της βαλβίδας που προκαλείται κατά λάθος από τη δόνηση του αγωγού ή άλλους απρόβλεπτους παράγοντες. Είναι αποτελεσματικό ειδικά για εύφλεκτους και εκρηκτικούς σωλήνες πετρελαίου, χημικών και ιατρικών σωληνώσεων ή σωληνώσεων πεδίου.

Επιπλέον, η κεφαλή του στελέχους που είναι εγκατεστημένη με το κλειδί υιοθετεί διπλό σχεδιασμό-D. Όταν η βαλβίδα είναι ανοιχτή, το κλειδί της βαλβίδας είναι παράλληλο με τον αγωγό και όταν η βαλβίδα είναι πλήρως κλειστή, το κλειδί είναι κάθετο στον αγωγό, έτσι ώστε οι πλήρεις ανοιχτές και κλειστές ενδείξεις της βαλβίδας να είναι αδιαμφισβήτητες.

• Τύπος Floating Ball
• Split Body, End Entry
• Σώμα 2 τεμαχίων ή 3 τεμαχίων
• Πλήρης θύρα ή Μείωση θύρας
• Fire Safe to API 607
• Αντιστατική συσκευή
• Anti-blowout Stem
• Λειτουργία γραναζιού ή διαθέσιμος ενεργοποιητής
• Προαιρετική συσκευή κλειδώματος
• Προαιρετικό μαξιλαράκι άμεσης τοποθέτησης ISO 5211
• Προαιρετικός σχεδιασμός με μεταλλικό κάθισμα
• Προαιρετική συσκευασία χαμηλών εκπομπών σύμφωνα με το ISO 15848

• α) Σχεδιασμός & Κατασκευή: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• β) Ασφάλεια από πυρκαγιά: API 607, API 6FA
• γ) Πρόσωπο με πρόσωπο: API B16.10, API 6D, EN 558, DIN 3202
• δ) Σύνδεση άκρου: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• ε) Δοκιμή και επιθεώρηση: API 6D, EN 12266, API 598
