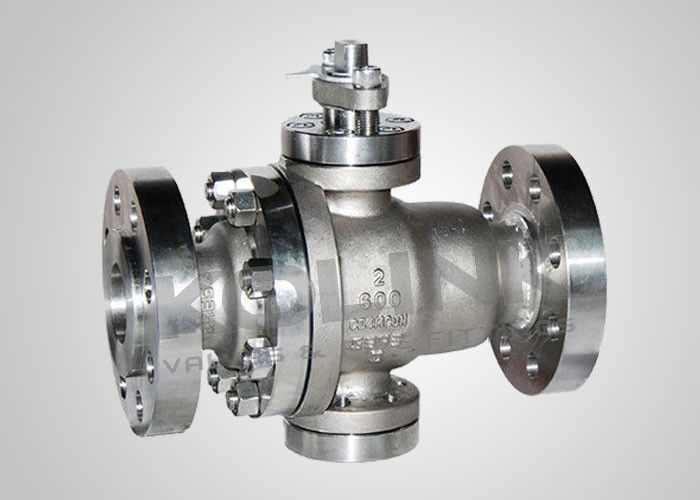

Βαλβίδα σφαιρικής βαλβίδας με έδρα από μέταλλο υψηλής θερμοκρασίας για εξόρυξη DN15-DN600

Βαλβίδα σφαιρικής βαλβίδας με μεταλλικό κάθισμα για υψηλή θερμοκρασία & υπηρεσία εξόρυξης

Οι βαλβίδες σφαιρικής βαλβίδας με μεταλλικό κάθισμα έχουν εξαιρετική ανθεκτικότητα στη θερμότητα και χρησιμοποιούνται ευρέως σε κρίσιμες και σοβαρές εφαρμογές όπου τα μαλακά καθίσματα δεν μπορούν να χρησιμοποιηθούν, ειδικά όταν η υπηρεσία είναι βρώμικη, λειαντική, εξαιρετικά διαβρωτική, σε υψηλές θερμοκρασίες έως 500℃ ή ένας συνδυασμός όλων.

Τα μεταλλικά καθίσματα των σφαιρικών βαλβίδων παρέχονται με ένα ευρύ φάσμα επιφανειακών επεξεργασιών που γίνονται για σκληρότητα πάνω από μαλακότερο υλικό ώστε να ταιριάζουν σχεδόν σε οποιαδήποτε εφαρμογή και μέσο. Κράματα Stellite, καρβίδιο βολφραμίου και επίστρωση σκληρού κράματος χρωμίου μπορούν επιπλέον να συντηχθούν στο βασικό μέταλλο για να σχηματίσουν μεταλλουργικό δεσμό, παρέχοντας επιφάνεια στεγανοποίησης υψηλής ακεραιότητας που είναι ουσιαστικά πορώδης με σκληρότητα έως 70 HRC, ανάλογα με το κράμα που χρησιμοποιείται. Η λείανση ακριβείας της μπάλας και του καθίσματος μαζί έχει ως αποτέλεσμα ανώτερη διασύνδεση για σφιχτό κλείσιμο. Οι μπάλες είναι μηχανικά με υψηλή ακρίβεια και επεξεργασία επιφάνειας σούπερ καθρέφτη. Τα μεταλλικά καθίσματα με ελατήριο εξασφαλίζουν την αξιοπιστία της στεγανοποίησης και τη σταθερή ροπή λειτουργίας.

• Σκληρυνση επιφάνειας μπάλας και καθίσματος
  Διαφορετικές τεχνολογίες σκλήρυνσης μπάλας και καθίσματος, συμπεριλαμβανομένης της επίστρωσης HVOF, των κραμάτων με βάση το νικέλιο, του καρβιδίου βολφραμίου, της συγκόλλησης με ψεκασμό κραμάτων Stellite κ.λπ., υιοθετούνται, σύμφωνα με τις συνθήκες λειτουργίας. Η αντοχή στη θερμότητα του υλικού της επιφάνειας στεγανοποίησης μπορεί να φτάσει τους 540℃～600℃. Αυτά τα υλικά είναι επίσης ανθεκτικά στη φθορά και ανθεκτικά στην κρούση.
• Εύκαμπτο άνοιγμα και κλείσιμο βαλβίδας
  Σε υψηλή θερμοκρασία, η μπάλα και το κάθισμα διαστέλλονται λόγω θερμικής διαστολής, προκαλώντας εμπλοκή της μπάλας μεταξύ 2 καθισμάτων. Με τη χρήση ελατηρίου δίσκου ή καθίσματος με ελατήριο, η θερμική διαστολή θα μπορούσε να απορροφηθεί εξασφαλίζοντας το εύκαμπτο άνοιγμα και κλείσιμο σε υψηλή θερμοκρασία.
• Υλικά στεγανοποίησης ασφαλή για πυρκαγιά
  Τα παρεμβύσματα των σφαιρικών βαλβίδων με μεταλλικό κάθισμα είναι κατασκευασμένα από ανοξείδωτο χάλυβα + σπειροειδές τραυματισμένο εύκαμπτο γραφίτη και η συσκευασία είναι εύκαμπτος γραφίτης. Αυτά τα πυρίμαχα υλικά εξασφαλίζουν αξιόπιστη στεγανοποίηση της βαλβίδας σε υψηλή θερμοκρασία ή ακόμη και σε περίπτωση πυρκαγιάς.
• Ο σχεδιασμός του μεταλλικού καθίσματος
  Μεταλλικό κάθισμα σφαιρική βαλβίδα θα μπορούσε να εμποδίσει το υγρό να εισέλθει στην μεσαία κοιλότητα. Όταν η βαλβίδα είναι κλειστή και η μεσαία κοιλότητα αερίζεται, τα ανάντη και κατάντη καθίσματα εμποδίζουν το υγρό στην είσοδο και την έξοδο ανεξάρτητα, εξασφαλίζοντας τη λειτουργία Double Block & Bleed (DBB). Μεταλλική σφαιρική βαλβίδα με κάθισμα θα μπορούσε να εμποδίσει την εκκένωση του υγρού από τη μεσαία κοιλότητα και κανονικά είναι μονοκατευθυντική στεγανοποίηση, με την κατεύθυνση ροής να σημειώνεται στο σώμα. Δομή αμφίδρομης στεγανοποίησης είναι επίσης διαθέσιμη κατόπιν αιτήματος.
  Αξιόπιστη απόδοση στεγανοποίησης
• Μέσω της περιστροφής της μπάλας και του λειαντήρα σε διαφορετικές θέσεις, η επιφάνεια της μπάλας γυαλίζεται σε υψηλή στρογγυλότητα και λεπτότητα. Με τη στεγανοποίηση καθίσματος με ελατήριο και τη στεγανοποίηση καθίσματος με πίεση υγρού, ο ρυθμός διαρροής των σφαιρικών βαλβίδων με μεταλλικό κάθισμα θα μπορούσε να πληροί το επίπεδο IV του ASME B16.104.
  Χαρακτηριστικά των σφαιρικών βαλβίδων με μεταλλικό κάθισμα:

• Διαιρούμενο σώμα, είσοδος άκρου
• Σώμα 2 τεμαχίων ή 3 τεμαχίων
• Πλήρες άνοιγμα
• Εντελώς ασφαλές για πυρκαγιά χωρίς μαλακό κάθισμα PTFE
• Αντιστατικός σχεδιασμός
• Στέλεχος κατά της εκτόξευσης
• Λειτουργία γραναζιού ή διαθέσιμος ενεργοποιητής
• Προαιρετική συσκευασία χαμηλών εκπομπών σύμφωνα με το ISO 15848
• Εφαρμοστέα πρότυπα των επιπλεουσών σφαιρικών βαλβίδων:

• Ασφάλεια πυρκαγιάς: API 607, API 6FA
• Από πρόσωπο σε πρόσωπο: API B16.10, API 6D, EN 558, DIN 3202
• Σύνδεση άκρου: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• Δοκιμή και επιθεώρηση: API 6D, EN 12266, API 598
