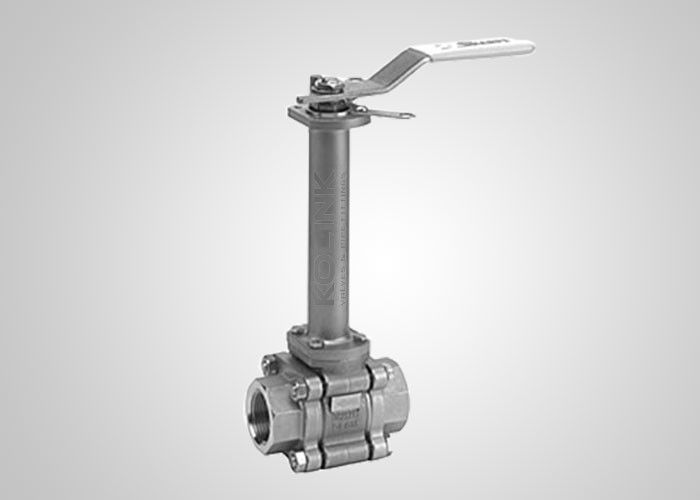

Κρυογενής βαλβίδα σφαίρας για λειτουργία χαμηλών θερμοκρασιών -196°C έως -45°C

Οι κρυογενείς βαλβίδες σφαιρής χρησιμοποιούνται σε μονάδες διαχωρισμού αέρα, αποθήκευση LNG, διανομή και μεταφορά, αεροδιαστημική, πετροχημική και ιατρική βιομηχανία. Υπό εξαιρετικά χαμηλές θερμοκρασίες και στα πιο σκληρά περιβάλλοντα, οι κρυογενείς βαλβίδες σφαιρής πρέπει να παρουσιάζουν σταθερά υψηλή ικανότητα ροής, σφιχτό κλείσιμο, ενεργειακή απόδοση και μεγάλη διάρκεια ζωής χωρίς σέρβις.

Αυτές οι βαλβίδες απαιτείται να λειτουργούν για να προσφέρουν εγγυημένα ποσοστά διαρροής. Οι βαλβίδες που συνιστώνται για χρήση κάτω από -50°C είναι σχεδιασμένες με εκτεταμένο καπό που διαχωρίζει τον χειριστή και τη στεγανοποίηση του στελέχους από τη χαμηλή θερμοκρασία.

Όταν η βαλβίδα είναι στην κλειστή θέση, το υγρό χαμηλής θερμοκρασίας που παγιδεύεται στην κεντρική κοιλότητα της βαλβίδας υπόκειται σε αεριοποίηση σε περίπτωση ανώμαλης αύξησης της θερμοκρασίας, προκαλώντας την ταχεία διαστολή του όγκου και την αύξηση της πίεσης μέσα στην κοιλότητα, γεγονός που θα μπορούσε να οδηγήσει σε ζημιά στη βαλβίδα και σοβαρό ατύχημα. Η κρυογενής βαλβίδα σφαιρής Kolink είναι σχεδιασμένη μονόδρομη με οπές εξαερισμού τόσο στην υποδοχή του στελέχους όσο και στην ανάντη επιφάνεια της σφαίρας, αποτρέποντας την παγίδευση της αυξανόμενης πίεσης στη βαλβίδα. Κάθε βαλβίδα είναι σημειωμένη με ένα βέλος κατεύθυνσης ροής για την αποφυγή εσφαλμένης εγκατάστασης.

Η κύρια στεγανοποίηση του στελέχους και το ρουλεμάν βρίσκονται κοντά στο άκρο της συσκευασίας του εκτεταμένου στελέχους για να διατηρούν αυτά τα μέρη από τις χαμηλές θερμοκρασίες και να παρέχουν ένα σχέδιο στελέχους που αποτρέπει την εκτόξευση. Η συσκευασία στελέχους με ζωντανή φόρτωση που παρέχει αυτο-ρύθμιση στη συσκευασία του στελέχους περιλαμβάνεται στην κορυφή της επέκτασης. Οι βαλβίδες καθαρίζονται ειδικά για την αφαίρεση όλων των γράσων και των ελαίων που μπορεί να αντιδράσουν με το μέσο υπηρεσίας.

Οι κρυογενείς βαλβίδες σφαιρής διατίθενται σε σφαίρα με πλωτή ή στερεωμένη βάση και σε σχεδιασμό σώματος πλευρικής ή κορυφαίας εισόδου. Τα υλικά έδρας και φλάντζας έχουν σχεδιαστεί και επιλεγεί για να πληρούν τις πιο απαιτητικές απαιτήσεις ρυθμού διαρροής και φυγόκεντρων εκπομπών. Το σώμα της βαλβίδας κατασκευασμένο από διαφορετικά υλικά είναι κατάλληλο για διάφορες διαφορετικές θερμοκρασίες. Με έδρες και στεγανοποιήσεις υψηλής πυκνότητας, η κρυογενής βαλβίδα σφαιρής Kolink είναι σε θέση να λειτουργήσει κάτω από -196°C.

Ο κοινός χάλυβας παρουσιάζει ψυχρή ευθραυστότητα σε χαμηλή θερμοκρασία. Είναι κρίσιμο να επιλέξετε υλικά σώματος που να ταιριάζουν με τη θερμοκρασία λειτουργίας της βαλβίδας. Ανατρέξτε στον παρακάτω πίνακα για τη χαμηλότερη θερμοκρασία λειτουργίας των υλικών του σώματος. Τα υλικά χαμηλής θερμοκρασίας υπόκεινται σε δοκιμή κρούσης χαμηλής θερμοκρασίας σύμφωνα με τις τυπικές απαιτήσεις.

Για βαλβίδες με θερμοκρασία λειτουργίας χαμηλότερη από -100°C, το σώμα, το καπό και το στέλεχος, η σφαίρα και η έδρα απαιτούν κρυογενή επεξεργασία μετά την αδρή μηχανική κατεργασία και η συσκευασία, η φλάντζα, η βίδα και το παξιμάδι πρέπει επίσης να κατασκευάζονται από υλικά κατάλληλα για συνθήκες χαμηλής θερμοκρασίας.

Σύμφωνα με τις απαιτήσεις της σύμβασης, η κρυογενής δοκιμή μπορεί να πραγματοποιηθεί για τη δοκιμή της ροπής λειτουργίας, της απόδοσης στεγανοποίησης και άλλων δεικτών σε χαμηλή θερμοκρασία.

• Εκτεταμένο καπό
• Οπές εξαερισμού στο στέλεχος και τη σφαίρα
• Μονόδρομη ροή
• Οπές εξαερισμού στο στέλεχος και τη σφαίρα για απελευθέρωση πίεσης
• Συσκευασία στελέχους με ζωντανή φόρτωση
• Αφαίρεση γράσου
• Επιλογές υλικών χαμηλής θερμοκρασίας
• Ασφάλεια πυρκαγιάς σύμφωνα με το API 607
• Αντιστατική συσκευή
• Στέλεχος κατά της εκτόξευσης
• Διαθέσιμη λειτουργία γραναζιού ή ενεργοποιητή
• Προαιρετική συσκευασία χαμηλών εκπομπών σύμφωνα με το ISO 15848

• Σχεδιασμός & Κατασκευή: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• Ασφάλεια πυρκαγιάς: API 607, API 6FA
• Πρόσωπο με πρόσωπο: API B16.10, API 6D, EN 558, DIN 3202
• Σύνδεση άκρου: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• Δοκιμή και Επιθεώρηση: API 6D, EN 12266, API 598
