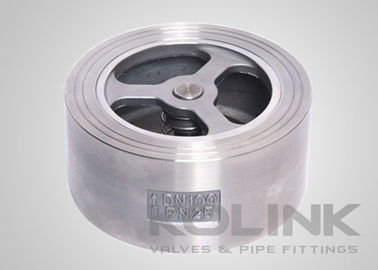

Μονού δίσκου ροή Verticle ανοξείδωτου βαλβίδων αντεπιστροφής ανελκυστήρων τύπων γκοφρετών

Μονού δίσκου ροή Verticle ανοξείδωτου βαλβίδων αντεπιστροφής ανελκυστήρων τύπων γκοφρετών

Οι μονού δίσκου βαλβίδες αντεπιστροφής γκοφρετών αποτρέπουν την αντίστροφη ροή με τη μετακίνηση δίσκων που είναι παράλληλη με τη ροή. Με αυτό το σχέδιο, ο δίσκος είναι πάντα στην πορεία ροής. Οι δίσκοι είναι συμπιεζόμενοι δί ελατηρίου για να βοηθήσουν στη διάταξη θέσεων. Αυτές οι βαλβίδες αντεπιστροφής τύπων γκοφρετών είναι bonnetless και εγκαθίστανται μεταξύ των φλαντζών. Ο τύπος δίσκου βαλβίδων αντεπιστροφής έχει το πολύ σύντομο ταξίδι δίσκων και αποκρίνεται πολύ γρήγορα στη διακοπή ή την αντιστροφή ροής, ελαχιστοποιώντας κατά συνέπεια τη δυνατότητα για το σφυρί νερού. Είναι κάπως καλύτερο από τη γέρνοντας βαλβίδα αντεπιστροφής δίσκων στην ελαχιστοποίηση του πιθανού σφυριού νερού, αλλά με μια υψηλότερη πτώση πίεσης.

Ανάλογα με το σχέδιο, όλες οι βαλβίδες αντεπιστροφής γκοφρετών πρέπει να αφαιρεθούν από τη γραμμή για να εκτελέσουν τη συντήρηση λόγω του bonnetless σχεδίου. Το ευθύγραμμο σχέδιο δίσκων παράγει την περισσότερη πτώση πίεσης όταν συγκρίνεται με άλλες βαλβίδες αντεπιστροφής του ίδιου μεγέθους.

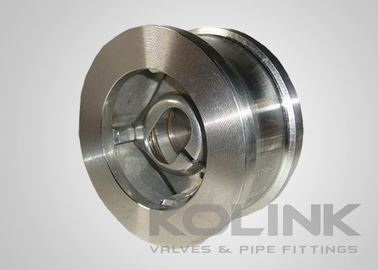

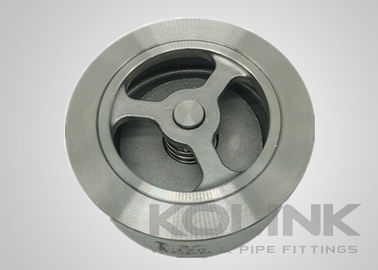

Μονού δίσκου ροή Verticle ανοξείδωτου βαλβίδων αντεπιστροφής ανελκυστήρων τύπων γκοφρετών

Τα χαρακτηριστικά γνωρίσματα του τύπου γκοφρετών ανυψώνουν τις μονού δίσκου βαλβίδες αντεπιστροφής γκοφρετών:
Ενός κομματιού σώμα χυτοχάλυβα
Απότομα πρόσωπο με πρόσωπο
Μειωμένος άντεξε, ενιαίο πιάτο τύπων ταλάντευσης
Άνοιξη δίσκων διαθέσιμη

Τα εφαρμόσιμα πρότυπα του τύπου γκοφρετών ανυψώνουν τις μονού δίσκου βαλβίδες αντεπιστροφής γκοφρετών:
α) Design&Manufacture: API 6D, API 594
β) πρόσωπο με πρόσωπο: API 6D, ASME B16.10, ΤΟ EN 558
γ) τέλος σύνδεσης: ASME B16.5, ΤΟ EN 1092, JIS B2220
δ) δοκιμή και επιθεώρηση: API 6D, ΤΟ EN 12266, API 598
