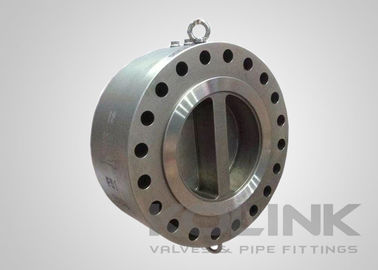

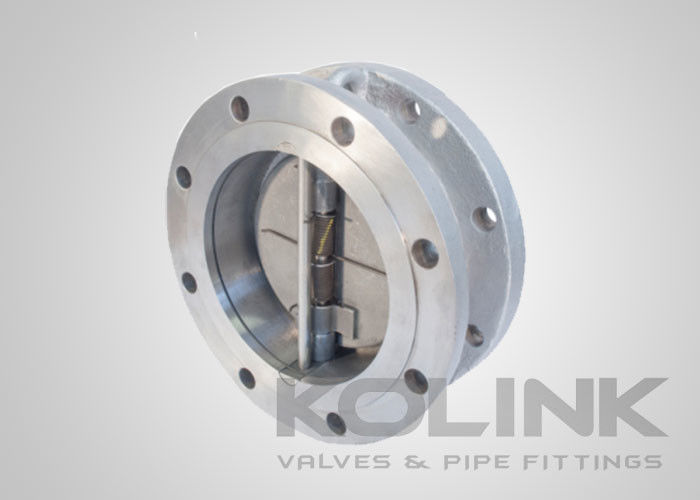

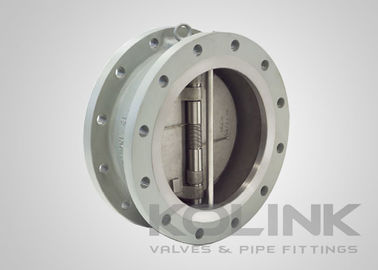

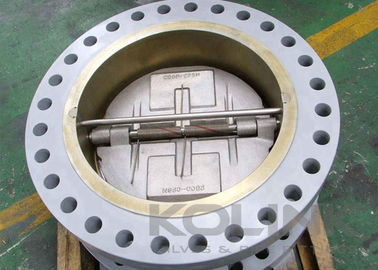

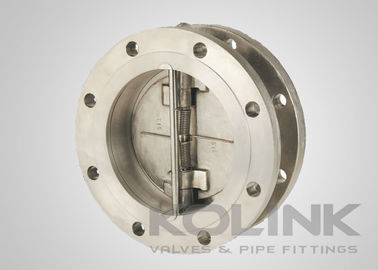

Φλάνγκες κυψέλης ελεγχόμενη βαλβίδα από ανοξείδωτο χάλυβα διπλή πλάκα 2-48 ίντσες

Οι βαλβίδες ελέγχου διπλής πλάκας είναι χωρίς καπό και τοποθετούνται ανάμεσα σε φλάντζες σωλήνων (ύφος βάφρου).Οι πραγματικοί σχεδιασμοί αυτών των βαλβίδων ποικίλλουν μεταξύ των μοντέλων σχεδιασμού και των κατασκευαστώνΟι περισσότεροι έχουν πολλαπλά επίπεδα καθίσματα. Ο δίσκος βαλβίδας ελέγχου διπλής πλάκας έχει σύντομο περιστροφικό δίσκο και ανταποκρίνεται γρήγορα σε διακοπή ροής ή αντιστροφή.Επομένως, το δυναμικό για μέτριο σφυρί νερού υπάρχειΕίναι κάπως καλύτερη από την βαλβίδα ελέγχου κλίσης στο να ελαχιστοποιεί το πιθανό σφυρί νερού, αλλά με πολύ μεγαλύτερη πτώση πίεσης.

Ανάλογα με τον σχεδιασμό, η προσπάθεια συντήρησης κυμαίνεται από σχετικά απλή έως δύσκολη.Η βαλβίδα ελέγχου διπλής πλάκας έχει επίσης ως αποτέλεσμα μεγαλύτερη πτώση πίεσης σε σύγκριση με μια βαλβίδα ελέγχου δίσκου κλίσης του ίδιου μεγέθους.

Παρόλο που οι περισσότερες βαλβίδες ελέγχου κυψελών είναι εγκατεστημένες μεταξύ δύο φλάντζων και δεν χρειάζεται να είναι τύπου φλάντζων,για ορισμένες άλλες εφαρμογές μπορεί να απαιτείται φλαγγωτή βαλβίδα ελέγχου κυψελών τύπου για καλύτερη ευθυγράμμιση των βαλβίδωνΤο σώμα της βαλβίδας με φλάντζες μπορεί να χτιστεί ή να σφυρηλατηθεί σύμφωνα με τις απαιτήσεις του πελάτη.

• Σχεδιασμός σώματος σε ένα κομμάτι
• Σύντομο πρόσωπο με πρόσωπο
• Διπλή πλάκα σε γραμμή
• Δίσκος με ελατήριο για γρήγορο κλείσιμο
• Τελεία με φλάντζες

• Σχεδιασμός και κατασκευή: API 6D, API 594
• Προσωπικά: API 6D, ASME B16.10, EN 558
• Τελεία σύνδεσης: ASME B16.5, EN 1092, JIS B2220
• Δοκιμή και επιθεώρηση: API 6D, EN 12266, API 598
