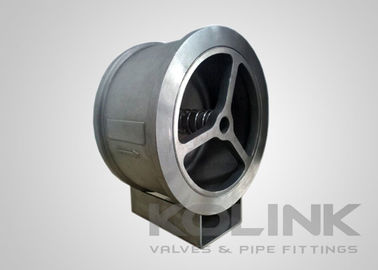

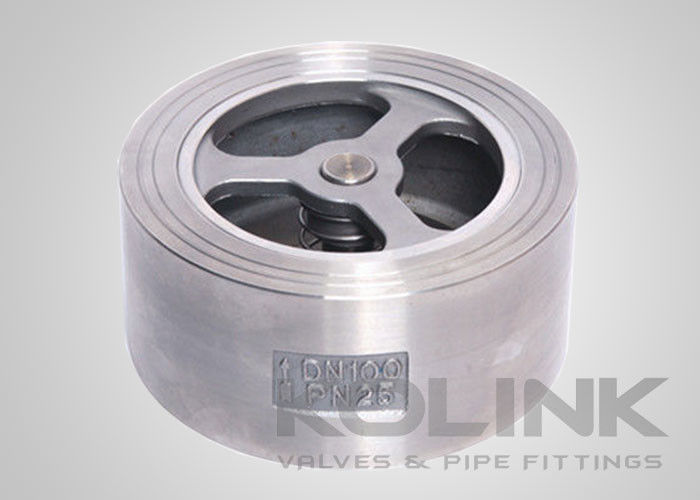

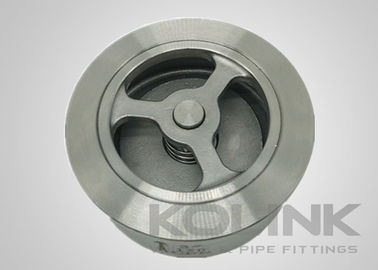

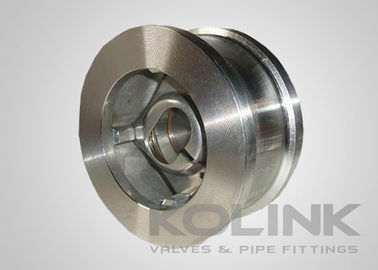

Βαλβίδα ελέγχου ανύψωσης γκοφρέτας από ανοξείδωτο χάλυβα 2-36 ίντσες Class150-600

Βαλβίδα αντεπιστροφής τύπου Wafer από ανοξείδωτο χάλυβα, Μονής πλάκας, Κάθετης ροής

Οι βαλβίδες αντεπιστροφής τύπου wafer μονής πλάκας αποτρέπουν την αντίστροφη ροή με την κίνηση του δίσκου που είναι παράλληλη με τη ροή. Με αυτό το σχεδιασμό, ο δίσκος είναι πάντα στην πορεία της ροής. Οι δίσκοι είναι ελατηριωτοί για να βοηθήσουν στην έδραση. Αυτές οι βαλβίδες αντεπιστροφής τύπου wafer είναι χωρίς καπάκι και εγκαθίστανται μεταξύ φλαντζών. Ο τύπος του δίσκου της βαλβίδας αντεπιστροφής έχει πολύ μικρή διαδρομή δίσκου και ανταποκρίνεται πολύ γρήγορα στη διακοπή ή την αναστροφή της ροής, ελαχιστοποιώντας έτσι την πιθανότητα υδραυλικού πλήγματος. Είναι κάπως καλύτερο από τη βαλβίδα αντεπιστροφής με κεκλιμένο δίσκο στην ελαχιστοποίηση του πιθανού υδραυλικού πλήγματος, αλλά με υψηλότερη πτώση πίεσης.

Ανάλογα με το σχεδιασμό, όλες οι βαλβίδες αντεπιστροφής τύπου wafer πρέπει να αφαιρούνται από τη γραμμή για να εκτελεστεί συντήρηση λόγω του σχεδιασμού χωρίς καπάκι. Ο σχεδιασμός του δίσκου εν σειρά παράγει τη μεγαλύτερη πτώση πίεσης σε σύγκριση με άλλες βαλβίδες αντεπιστροφής του ίδιου μεγέθους.

• Σώμα από χάλυβα χυτευμένο σε ένα κομμάτι
• Μικρό Face-to-face
• Μειωμένη οπή, τύπου Swing Μονής πλάκας
• Διαθέσιμο ελατήριο δίσκου

• Σχεδιασμός & Κατασκευή: API 6D, API 594
• Face to Face: API 6D, ASME B16.10, EN 558
• Άκρο σύνδεσης: ASME B16.5, EN 1092, JIS B2220
• Δοκιμή και Επιθεώρηση: API 6D, EN 12266, API 598
