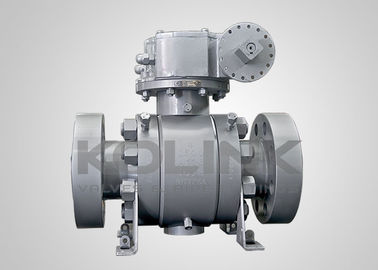

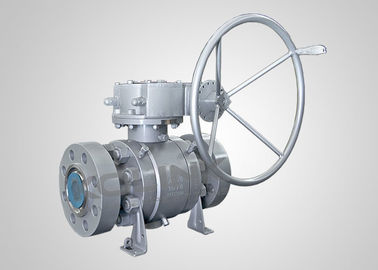

2 - 48 ιντσών βαλβίδα σφαίρας υψηλής πίεσης πλαστική ατσάλινη θέση PEEK κλάση 2500 PN420

2 - 48 ιντσών βαλβίδα σφαίρας υψηλής πίεσης πλαστικό ατσάλι PEEK κάθισμα κλάσης 2500 PN420

Βαλβίδες σφαίρας υψηλής πίεσης

Η βαλβίδα σφαίρας υψηλής πίεσης είναι ειδικά κατασκευασμένη για αντοχή και αξιοπιστία με πίεση σχεδιασμού έως και τάξη ANSI 2500 (420 bar / 6000 psi).η σειρά υψηλής πίεσης είναι κατασκευασμένη από πλαστικό ή κυλικό υλικό ράβδου, η οποία θα μπορούσε να εξασφαλίσει επαρκή ακαμψία και αντοχή υπό τη μέγιστη ονομαστική πίεση λειτουργίας, χωρίς το εγγενές ελάττωμα του χύτευσης.Τυπικό πάχος τοιχώματος του χωριστού σώματος και προσαρμογή υψηλής αντοχής βίδες δέσμευσης είναι βολικό για τη συντήρηση βαλβίδας και επαρκή για να αντέξει την πίεση του σωλήνα.

Η βαλβίδα σφαίρας υψηλής πίεσης παρέχει αξιόπιστες επιδόσεις στις πιο απαιτητικές εφαρμογές στον τομέα του πετρελαίου και του φυσικού αερίου, της υπεράκτιας γεωτρικής πλατφόρμας, της πετροχημικής και της ηλεκτροπαραγωγής.

Η βαλβίδα σφαίρας που τοποθετείται στο καρότσι έχει σχεδιαστεί με δύο πλωτά καθίσματα, τα οποία είναι κινητά υπό την πίεση του μέσου.τα ελατήρια προφόρτωσης του καθίσματος τοποθετούνται έτσι ώστε να εξασφαλίζεται ότι δύο πλωτά καθίσματα συνδέουν στενά την επιφάνεια της σφαίραςΗ σφαίρα στερεώνεται με άνω και κατώτατα πριόνια, έτσι ώστε οι δακτυλίδες του καθίσματος να μην επιτρέπουν υπερβολική πίεση ροής όταν η βαλβίδα βρίσκεται σε κλειστή θέση.πίεση μέσου σπρώχνει το μπροστινό κάθισμα κατά της μπάλας, σχηματίζοντας μια σφιχτή σφραγίδα φυσαλίδας.

Χαρακτηριστικά των βαλβίδων σφαίρας που είναι τοποθετημένες σε τροχιά:
Σφαίρα για χαμηλή ροπή λειτουργίας
Αεροκίνητο καθίσμα με ελατήριο
Διπλός αποκλεισμός και αιμορραγία (DBB)
Τελική είσοδος.
Δυοτμηματικό ή τριτμηματικό σώμα
Πλήρης λιμένας για την επιχείρηση χοιροθήρησης
Ασφαλής πυρκαγιάς σύμφωνα με την API 607
Αντιστατική συσκευή
Αντιεπιτιθέμενο στέλεχος

Συσκευή σφράγισης σφραγίσματος έκτακτης ανάγκης

Αυτόματη αφαίρεση πίεσης στη μέση κοιλότητα της βαλβίδας
Διαθέσιμη λειτουργία γρανάζων ή ενεργοποιητή

Προαιρετική άμεση τοποθέτηση σύμφωνα με το πρότυπο ISO 5211

Προαιρετική συσκευή κλειδώματος

Προαιρετική επέκταση βλαστού

Εφαρμόσιμα πρότυπα για βαλβίδες σφαίρας που είναι τοποθετημένες σε τροχιά:

α) Σχεδιασμός και κατασκευή: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

β) Πυροπροστατευτικό: API 607, API 6FA
γ) Προσωπικά: API B16.10, API 6D, EN 558, DIN 3202
δ) Τελική σύνδεση: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
ε) Δοκιμή και επιθεώρηση: API 6D, EN 12266, API 598
