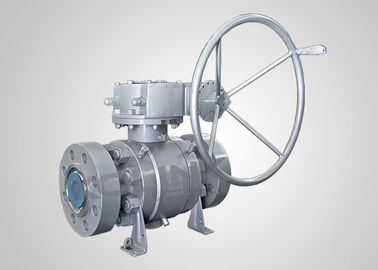

2-36 ίντσες βαλβίδα σφαίρας που είναι τοποθετημένη σε τροχιά τάξη 150-2500 PN 16-420

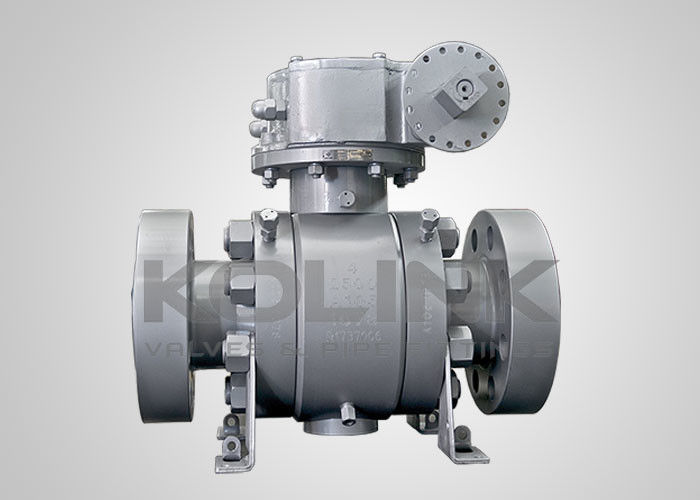

2 - 48 ιντσών Βαλβίδα Σφαιρικής Υψηλής Πίεσης από Σφυρήλατο Χάλυβα Έδρα PEEK Class 2500 PN420

Βαλβίδες Σφαιρικές Υψηλής Πίεσης

Η βαλβίδα σφαιρικής υψηλής πίεσης είναι ειδικά κατασκευασμένη για αντοχή και αξιοπιστία με σχεδιαστική πίεση έως ANSI Class 2500 (420 bar / 6000 psi). Ως στάνταρ, η σειρά υψηλής πίεσης είναι κατασκευασμένη από σφυρήλατο ή κυλινδρικό υλικό, το οποίο θα μπορούσε να εξασφαλίσει επαρκή ακαμψία και αντοχή υπό μέγιστη ονομαστική πίεση λειτουργίας, χωρίς το εγγενές ελάττωμα του χυτού. Το τυπικό πάχος τοιχώματος του ξεχωριστού σώματος και η προσαρμογή των μπουλονιών υψηλής αντοχής είναι βολικά για τη συντήρηση της βαλβίδας και επαρκή για να αντέχουν την καταπόνηση του σωλήνα.

Η βαλβίδα σφαιρικής υψηλής πίεσης προσφέρει αξιόπιστη απόδοση στις πιο απαιτητικές εφαρμογές στις βιομηχανίες πετρελαίου και φυσικού αερίου, υπεράκτιων πλατφορμών γεώτρησης, πετροχημικών και ενέργειας.

Η βαλβίδα σφαιρικής τύπου trunnion έχει σχεδιαστεί με δύο πλωτές έδρες, οι οποίες είναι κινητές υπό την πίεση του μέσου. Κάτω από το κάτω μέρος των εδρών, τοποθετούνται ελατήρια προφόρτισης έδρας για να διασφαλιστεί ότι οι δύο πλωτές έδρες προσκολλώνται σφιχτά στην επιφάνεια της σφαίρας. Η σφαίρα είναι στερεωμένη από πάνω και κάτω trunnions, έτσι ώστε τα δακτυλίδια έδρας να μην αντέχουν πολύ δύναμη πίεσης ροής όταν η βαλβίδα είναι σε κλειστή θέση. Κατά τη διάρκεια της λειτουργίας, η πίεση του μέσου ωθεί την μπροστινή έδρα προς τη σφαίρα, σχηματίζοντας μια στεγανοποίηση φυσαλίδων.
