API 6D 3-PC Trunnion Mounted Ball Valve Ανθεκτική WCB A105 CF8 F304

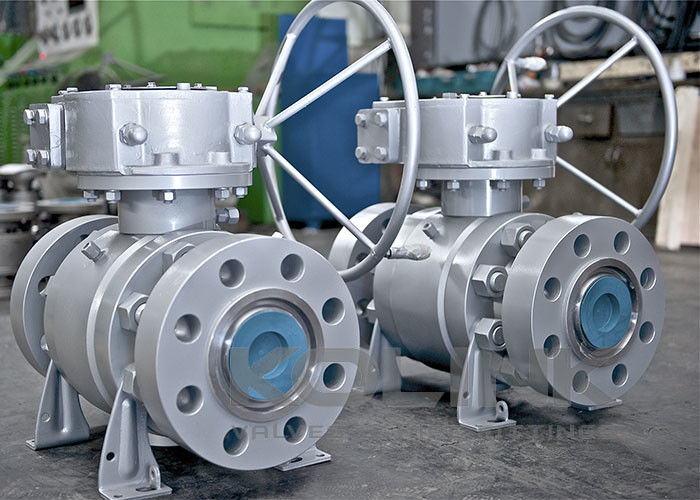

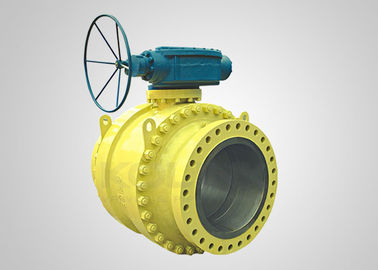

3-PC Trunnion_Mounted Ball Valve Cast Steel WCB Gear Ενεργοποιείται

Η βαλβίδα σφαίρας που τοποθετείται στο καρότσι έχει σχεδιαστεί με δύο πλωτά καθίσματα, τα οποία είναι κινητά υπό την πίεση του μέσου.τα ελατήρια προφόρτωσης του καθίσματος τοποθετούνται έτσι ώστε να εξασφαλίζεται ότι δύο πλωτά καθίσματα συνδέουν στενά την επιφάνεια της σφαίραςΗ σφαίρα στερεώνεται με άνω και κατώτατα πριόνια, έτσι ώστε οι δακτυλίδες του καθίσματος να μην επιτρέπουν υπερβολική πίεση ροής όταν η βαλβίδα βρίσκεται σε κλειστή θέση.πίεση μέσου σπρώχνει το μπροστινό κάθισμα κατά της μπάλας, σχηματίζοντας μια σφιχτή σφραγίδα φυσαλίδας.

Η μικρή ροπή λειτουργίας, η μικρή παραμόρφωση των καθισμάτων, η αξιόπιστη απόδοση σφράγισης, η μακρά διάρκεια ζωής είναι τα κύρια πλεονεκτήματα της βαλβίδας σφαίρας που τοποθετείται σε τροχιά.Οι βαλβίδες σφαίρας που είναι τοποθετημένες σε τροχιά χρησιμοποιούνται ευρέως σε αγωγούς μεγάλων αποστάσεων και σε κανονικούς βιομηχανικούς αγωγούς που μπορούν να αντέξουν διάφορα είδη διαβρωτικών ή μη διαβρωτικών ροών.

Χαρακτηριστικά των βαλβίδων σφαίρας που είναι τοποθετημένες σε τροχιά:
Σφαίρα που είναι τοποθετημένη σε τροχιά
Αεροκίνητο καθίσμα με ελατήριο
Διπλός αποκλεισμός και αιμορραγία (DBB)
Τελική είσοδος.
Δυοτμηματικό ή τριτμηματικό σώμα
Πλήρης λιμένας για την επιχείρηση χοιροθήρησης
Ασφαλής πυρκαγιάς σύμφωνα με την API 607
Αντιστατική συσκευή
Αντιεπιτιθέμενο στέλεχος
Διαθέσιμη λειτουργία γρανάζων ή ενεργοποιητή

Προαιρετική άμεση τοποθέτηση σύμφωνα με το πρότυπο ISO 5211

Προαιρετική συσκευή κλειδώματος

Προαιρετική επέκταση βλαστού

Εφαρμόσιμα πρότυπα για βαλβίδες σφαίρας που είναι τοποθετημένες σε τροχιά:

α) Σχεδιασμός και κατασκευή: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

β) Πυροπροστατευτικό: API 607, API 6FA
γ) Προσωπικά: API B16.10, API 6D, EN 558, DIN 3202
δ) Τελική σύνδεση: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
ε) Δοκιμή και επιθεώρηση: API 6D, EN 12266, API 598
