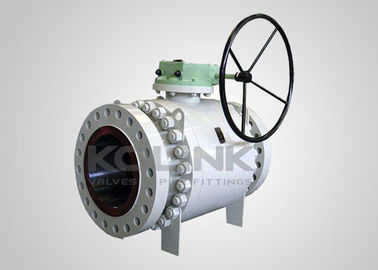

Πλήρης θύρα βαλβίδα σφαίρας Trunnion Πλήρης διάτρηση πυρόσβεση Αντιστατικό αντηλιακό στέλεχος

Πλήρης θύρα βαλβίδα σφαίρας σφυρηλατημένου χάλυβα

Για την βαλβίδα πλήρους διάτρησης, η διάμετρος διάτρησης στην σφαίρα έχει την ίδια εσωτερική διάμετρο με τον διάμετρο του σωλήνα,ενώ μια βαλβίδα μειωμένης διάτρησης έχει μικρότερη διάμετρο διάτρησης από την εσωτερική διάμετρο του σωληνώματος στο οποίο βρίσκεται.

Οι βαλβίδες σφαίρας πλήρους θύρας χρησιμοποιούνται εκεί όπου η χαμηλή αντίσταση ροής τους είναι πολύτιμη, όπως σε σωλήνες αναρρόφησης αντλίας,όπου μια πτώση πίεσης μπορεί να επηρεάσει τις επιδόσεις της αντλίαςΧρησιμοποιούνται επίσης σε ροές που περιέχουν μικτά υγρά και στερεά όπου οι περιορισμοί ροής μπορούν να προκαλέσουν διαχωρισμούς στα υλικά που προκαλούν συσσώρευση και, ως εκ τούτου, μειώνουν τη ροή στους σωλήνες.

Ένας άλλος λόγος για τις βαλβίδες με πλήρη διάτρηση είναι για καθαρισμό.Ένα “pig” μοιάζει με μια μπάλα που σπρώχνεται μέσα από το σύστημα σωλήνων για να καθαρίσει το εσωτερικό των σωλήνων και των βαλβίδωνΜια βαλβίδα με πλήρη θύρα είναι κρίσιμη για αυτό το είδος πρακτικής, δεδομένου ότι ένα γουρούνι θα κολλήσει σε μια βαλβίδα με μειωμένη θύρα.

Από την άλλη πλευρά, οι βαλβίδες σφαίρας μειωμένης θύρας χρησιμοποιούνται εκεί όπου η πτώση της πίεσης, οι αναταραχές στην ροή και τα χαρακτηριστικά του υλικού δεν αποτελούν πρόβλημα.Έχουν επίσης τα πλεονεκτήματα του μικρότερου μεγέθους και του χαμηλότερου κόστους.

Χαρακτηριστικά των βαλβίδων σφαίρας που είναι τοποθετημένες σε τροχιά:
Σφαίρα για χαμηλή ροπή λειτουργίας
Αεροκίνητο καθίσμα με ελατήριο
Διπλός αποκλεισμός και αιμορραγία (DBB)
Τελική είσοδος.
Δυοτμηματικό ή τριτμηματικό σώμα
Πλήρης λιμένας για την επιχείρηση χοιροθήρησης
Ασφαλής πυρκαγιάς σύμφωνα με την API 607
Αντιστατική συσκευή
Αντιεπιτιθέμενο στέλεχος

Συσκευή σφράγισης σφραγίσματος έκτακτης ανάγκης

Αυτόματη αφαίρεση πίεσης στη μέση κοιλότητα της βαλβίδας
Διαθέσιμη λειτουργία γρανάζων ή ενεργοποιητή

Προαιρετική άμεση τοποθέτηση σύμφωνα με το πρότυπο ISO 5211

Προαιρετική συσκευή κλειδώματος

Προαιρετική επέκταση βλαστού

Εφαρμόσιμα πρότυπα για βαλβίδες σφαίρας που είναι τοποθετημένες σε τροχιά:

α) Σχεδιασμός και κατασκευή: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

β) Πυροπροστατευτικό: API 607, API 6FA
γ) Προσωπικά: API B16.10, API 6D, EN 558, DIN 3202
δ) Τελική σύνδεση: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
ε) Δοκιμή και επιθεώρηση: API 6D, EN 12266, API 598
