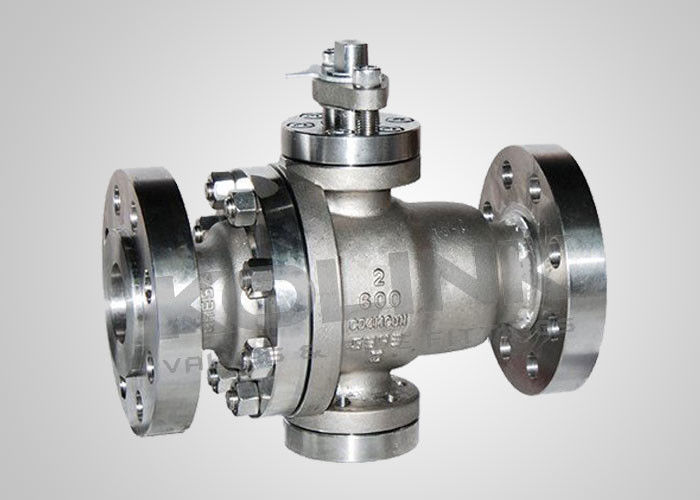

Βάλταβο σφαίρας με μεταλλικό κάθισμα για εξόρυξη υψηλών θερμοκρασιών

Υψηλής θερμοκρασίας και εξόρυξης

Οι βαλβίδες σφαίρας με κάθισμα από μέταλλο σε μέταλλο έχουν εξαιρετική θερμική αντοχή και χρησιμοποιούνται ευρέως σε κρίσιμες και σοβαρές εφαρμογές συντήρησης όπου δεν μπορούν να χρησιμοποιηθούν μαλακά καθίσματα.Ειδικά όταν η υπηρεσία είναι βρώμικη., αβραστικό, πολύ διαβρωτικό, σε υψηλές θερμοκρασίες έως 500°C ή σε συνδυασμό όλων αυτών.

Τα μεταλλικά καθίσματα των βαλβίδων σφαίρας είναι εφοδιασμένα με ένα ευρύ φάσμα επεξεργασιών επιφάνειας που πραγματοποιούνται για σκληρότητα σε πιο μαλακό υλικό για να ταιριάζουν σχεδόν σε κάθε εφαρμογή και μέσο.Βόλφραμ Καρβίδιοκαι σκληρή επικάλυψη από κράμα χρωμίου μπορεί επιπλέον να συγχωνευθεί με το βασικό μέταλλο για να σχηματιστεί μεταλλουργικός δεσμός,που παρέχει επιφάνεια σφράγισης υψηλής ακεραιότητας που είναι σχεδόν πορώδης και απαλλαγμένη από πορώσεις, με σκληρότητα έως 70 HRCΗ ακριβής ένωση της μπάλας και του καθίσματος οδηγεί σε ανώτερη διασύνδεση για στενό κλείσιμο.Οι σφαίρες είναι επεξεργασμένες με υψηλή ακρίβεια και επεξεργασία επιφάνειας σούπερ καθρέφτηΤα μεταλλικά καθίσματα με προεφοδιασμό με ελατήριο εξασφαλίζουν την αξιοπιστία της σφράγισης και σταθερή ροπή λειτουργίας.

Χαρακτηριστικά σχεδιασμού:

1. Σκληροποίηση επιφάνειας μπάλας και καθίσματος
Διαφορετικές τεχνολογίες σκληρύνωσης μπάλας και καθίσματος, συμπεριλαμβανομένης της επικάλυψης HVOF, των κράματος βάσης νικελίου, του καρβιδίου του βολφτέμνιου, της συγκόλλησης σπρέι των κράματος στελλίτη κλπ. υιοθετούνται, ανάλογα με τις συνθήκες λειτουργίας.Η αντοχή στη θερμότητα του υλικού της επιφάνειας σφράγισης μπορεί να φτάσει τους 540°C~600°CΤα υλικά αυτά είναι επίσης καλά ανθεκτικά στην φθορά και στην πρόσκρουση.

2. Ευέλικτο άνοιγμα και κλείσιμο βαλβίδας
Υπό υψηλή θερμοκρασία, η μπάλα και το κάθισμα επεκτείνονται λόγω της θερμικής επέκτασης, προκαλώντας μπλοκάρισμα της μπάλας μεταξύ 2 θέσεων.η θερμική επέκταση μπορεί να απορροφηθεί εξασφαλίζοντας ευέλικτο άνοιγμα και κλείσιμο υπό υψηλές θερμοκρασίες.

3. Πυροπροστατευτικά υλικά σφράγισης

Τα στερεώματα των βαλβίδων σφαίρας με μεταλλικό κάθισμα είναι κατασκευασμένα από ανοξείδωτο χάλυβα + ευέλικτο σπειροειδές σπειροειδές γραφίτη, και η συσκευασία είναι ευέλικτο γραφίτη.Αυτά τα ανθεκτικά στη φωτιά υλικά εξασφαλίζουν την αξιόπιστη σφράγιση της βαλβίδας σε υψηλές θερμοκρασίες, ή ακόμη και σε περίπτωση πυρκαγιάς.

4Ο σχεδιασμός του μεταλλικού καθίσματος
Μεταλλικό κάθισμαβαλβίδα σφαίραςΌταν η βαλβίδα κλείσει και η μέση κοιλότητα εξαπλωθεί,τα καθίσματα ανωτέρω και κατωτέρω εμποδίζουν το υγρό στην είσοδο και την έξοδο ανεξάρτητα, εξασφαλίζοντας τη λειτουργία Double Block & Bleed (DBB).
Η βαλβίδα κυψελών με μεταλλικό κάθισμα θα μπορούσε να εμποδίσει την εκφόρτωση υγρού από τη μέση κοιλότητα και συνήθως είναι μονόδρομος σφραγισμός, με την κατεύθυνση ροής να σημειώνεται στο σώμα.Η διδιάστατη δομή σφράγισης είναι επίσης διαθέσιμη κατόπιν αιτήματος..

5Αξιόπιστη απόδοση σφράγισης
Μέσω της περιστροφής της σφαίρας και του αλέτη σε διαφορετικές θέσεις, η επιφάνεια της σφαίρας γυαλίζεται σε υψηλή στρογγυλοποίηση και λεπτότητα.Με προεγκατασταμένη σφραγίδα καθίσματος με ελατήριο και με σφραγίδα καθίσματος με πίεση υγρού, το ποσοστό διαρροής των βαλβίδων σφαίρας με μεταλλικά καθίσματα θα μπορούσε να πληροί το επίπεδο IV της ASME B16.104.

Χαρακτηριστικά των βαλβίδων σφαίρας με μεταλλικά καθίσματα:
Τύπος πλωτής σφαίρας ή σφαίρας που είναι τοποθετημένη σε τροχό
Τελική είσοδος.
Δυοτμηματικό ή τριτμηματικό σώμα

Πλήρης λιμένας
Πλήρως ασφαλή από πυρκαγιά χωρίς μαλακό κάθισμα PTFE
Αντιστατικό σχεδιασμό
Αντιεπιτιθέμενο στέλεχος

Διαθέσιμη λειτουργία γρανάζων ή ενεργοποιητή

Προαιρετική συσκευασία χαμηλών εκπομπών σύμφωνα με το πρότυπο ISO 15848

Εφαρμόσιμα πρότυπα για πλωτές βαλβίδες σφαίρας:
α) Σχεδιασμός και κατασκευή: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

β) Πυροπροστατευτικό: API 607, API 6FA
γ) Προσωπικά: API B16.10, API 6D, EN 558, DIN 3202
δ) Τελική σύνδεση: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
ε) Δοκιμή και επιθεώρηση: API 6D, EN 12266, API 598
