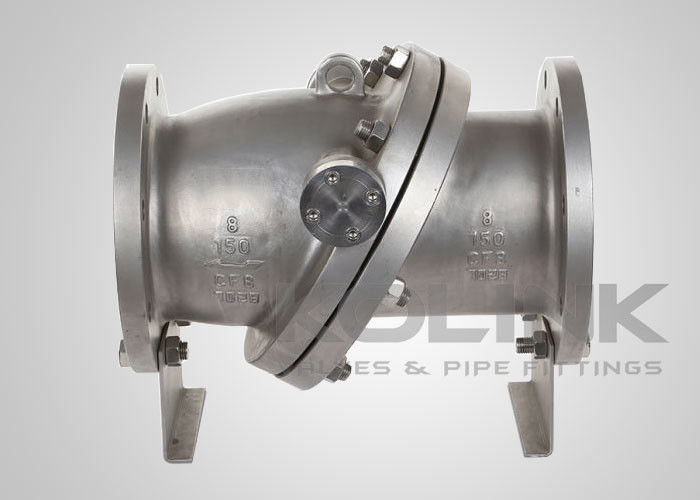

Κουλίσιμη βαλβίδα ελέγχου δίσκου, γρήγορο άνοιγμα, χαμηλή απώλεια κεφαλιού, χυτοσίδηρο ανοξείδωτο

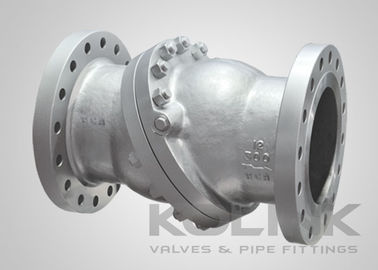

Κλίση δίσκου ελέγχου βαλβίδας χύτευσης χάλυβα γρήγορο άνοιγμα χαμηλή απώλεια κεφαλή

Οι βαλβίδες ελέγχου κλίσης δίσκου παράγουν ελαφρώς μεγαλύτερη πτώση πίεσης από τις βαλβίδες ελέγχου κλίσης του ίδιου μεγέθους.ο δίσκος περιστρέφεται γύρω από τις καρφίτσες μενταγιόν που βρίσκονται εντός της γεωμετρίας του δίσκου και ελαφρώς πάνω από την κεντρική γραμμή του σώματος της βαλβίδας. Λόγω του δίσκου που περιστρέφεται πάνω στο κάθισμα, οι επιφάνειες σφράγισης πρέπει να είναι κωνικές.αυξάνοντας δραματικά τη σταθερότητα του δίσκου με χαμηλότερα ποσοστά ροής.

Οι βαλβίδες ελέγχου με κλίση δίσκου σχεδιάστηκαν ειδικά για να ελαχιστοποιήσουν το δυναμικό για σφυρί νερού υψηλής ενέργειας.Αυτός ο στόχος επιτυγχάνεται με την τοποθέτηση του κέντρου του δίσκου περιστροφής σε μικρή απόσταση από το σημείο περιστροφής του, επιτρέποντας έτσι στον δίσκο να κλείσει γρήγορα με διακοπή ροής ή αντιστροφή ροής.ο δίσκος είναι εύλογα σταθερός σε ορισμένες συνθήκες ροής λιγότερο από πλήρη ανοικτή.

Όταν πρόκειται για συντήρηση, οι βαλβίδες ελέγχου των δίσκων είναι πιο δύσκολες από τις βαλβίδες ελέγχου.οι κωνικές επιφάνειες καθίσματος του δίσκου και του καθίσματος στο εσωτερικό του σώματος πρέπει να ταιριάζουν καλά, και η τοποθεσία του κύκλου του δίσκου πρέπει να είναι ακριβής.

ΧαρακτηριστικάΔίσκος κλίσηςΕλέγξτε την βαλβίδαs:

Σχεδιασμός σώματος σε ένα κομμάτι
Μακρύ πρόσωπο προς πρόσωπο, τύπου φλάντζας
Δίσκος κλίσης σε γραμμή για γρήγορη λειτουργία
Διαθέσιμο σχέδιο με ελατήριο

Εφαρμόσιμα πρότυπαΔίσκος κλίσηςΕλέγξτε την βαλβίδαs:
α) Σχεδιασμός και κατασκευή: API 6D, BS 1868, ASME B16.34
β) Προσωπικά: API 6D, ASME B16.10, EN 558
γ) Τέλος σύνδεσης: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
δ) Δοκιμή και επιθεώρηση: API 6D, EN 12266, API 598, BS 6755
