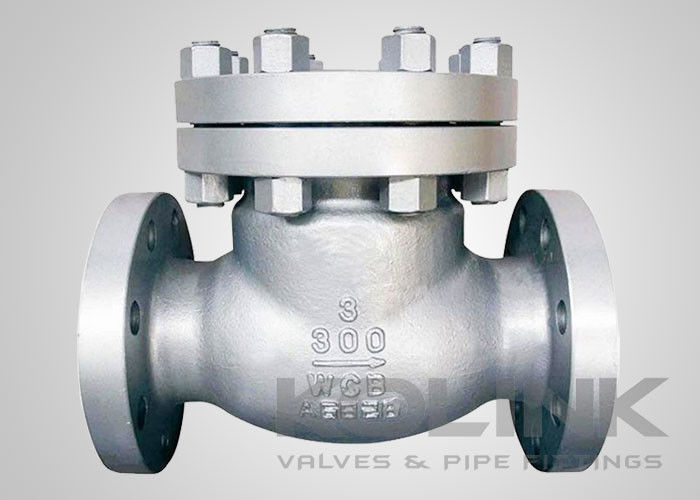

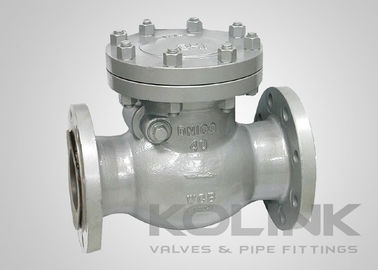

Βαλβίδα αντεπιστροφής ατσαλιού με φλάντζα Class 150-1500 WCB

Οι βαλβίδες ελέγχου κυματισμού είναι η πιο κοινή και καλύτερη βαλβίδα ελέγχου για γενική χρήση.σε σύγκριση με άλλες βαλβίδες ελέγχου του ίδιου μεγέθουςΔιαθέτουν απλό σχεδιασμό που είναι εύκολο στη συντήρηση.

Η βαλβίδα ελέγχου κλίσης λειτουργεί επιτρέποντας στις δυνάμεις ροής να μετακινούν τον δίσκο από την κλειστή θέση στην πλήρως ανοιχτή θέση σε μια κίνηση τόξου σαρωτικής κίνησης ενάντια στο μενταγιόν στο εσωτερικό του σώματος της βαλβίδας.Λόγω του βάρους και της τοποθεσίας του κέντρου βαρύτητας του δίσκου και της συναρμολόγησης swing-arm, η βαλβίδα θα επιστρέψει στην κλειστή θέση εάν η ροή διακοπεί ή αντιστραφεί.Εξωτερικά αντίβαρα που τοποθετούνται στην καρφίτσα μενταγιόν χρησιμοποιούνται μερικές φορές για να αυξήσουν ή να μειώσουν τον χρόνο αντίδρασης και την ταχύτητα του δίσκου που επιστρέφει στην κλειστή θέσηΟι επιφάνειες καθίσματος είναι συνήθως επίπεδες, πράγμα που σημαίνει ότι η θέση του ακτινοειδούς δίσκου στο κάθισμα δεν είναι κρίσιμη, εκτός από το γεγονός ότι πρέπει να είναι επίπεδη στο κάθισμα.

Οι δίσκοι βαλβίδας ελέγχου κλίσης δεν είναι σταθεροί, εκτός εάν βρίσκονται σε συστήματα με σταθερή ροή και βρίσκονται σε πλήρως ανοιχτή θέση.Καθώς το κέντρο συναρμολόγησης δίσκου / χάντζελας περιστροφής είναι σε εύλογη απόσταση από το σημείο περιστροφής του, θα χρειασθεί ένα σχετικά μεγάλο χρονικό διάστημα για να κλείσουν οι βαλβίδες ελέγχου κλίσης κατά τη διακοπή της ροής ή την αντιστροφή.οι δυνάμεις αντίστροφης ροής μπορεί να παρουσιάσουν μεγάλη αύξηση της ενέργειας από την συσσώρευση ροής και πίεσηςΗ κατάσταση αυτή μπορεί να προκαλέσει υψηλής ενέργειας σφυρί νερού όταν ο δίσκος χτυπήσει το κάθισμα.

Η βαλβίδα ελέγχου κλίσης μπορεί να ενισχυθεί με πολλές επιλογές, όπως μοχλός και βάρος, το οποίο έχει σχεδιαστεί για να κάνει την βαλβίδα να κλείσει πιο γρήγορα και να αποτρέψει το χτύπημα.
