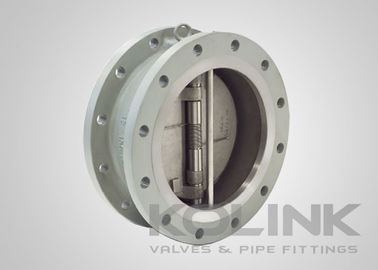

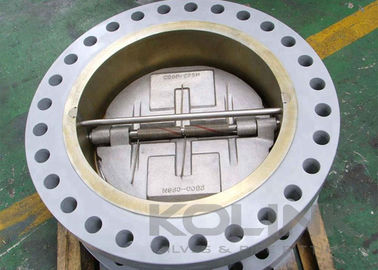

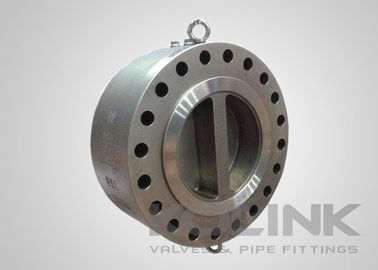

Βαλμένο φλάντζα ανοξείδωτο βαλβίδων αντεπιστροφής γκοφρετών διπλός-πορτών ελαστικό & μέταλλο που κάθεται

Βαλμένο φλάντζα ανοξείδωτο βαλβίδων αντεπιστροφής γκοφρετών διπλός-πορτών ελαστικό & μέταλλο που κάθεται

Οι βαλβίδες αντεπιστροφής διπλός-πιάτων είναι bonnetless και τοποθετημένες μεταξύ των φλαντζών σωλήνων (ύφος γκοφρετών). Σε αυτήν την περίπτωση, η βαλβίδα περιλαμβάνει δύο συμπιεζόμενους δί ελατηρίου διαμορφωμένους ημισέληνος δίσκους που περιστρέφονται για τον άξονά τους. Τα πραγματικά σχέδια αυτών των βαλβίδων ποικίλλουν μεταξύ των προτύπων σχεδίου και των κατασκευαστών. Οι περισσότεροι έχουν τα πολλαπλάσια επίπεδα καθίσματα. Ο δίσκος βαλβίδων αντεπιστροφής διπλός-πιάτων έχει το σύντομο περιστροφικό ταξίδι δίσκων και αποκρίνεται γρήγορα στη διακοπή ή την αντιστροφή ροής, κατά συνέπεια η δυνατότητα για το μέτριο σφυρί νερού υπάρχει. Είναι κάπως καλύτερο από τη βαλβίδα αντεπιστροφής ταλάντευσης στην ελαχιστοποίηση του πιθανού σφυριού νερού, αλλά με μια πολύ υψηλότερη πτώση πίεσης.

Ανάλογα με το σχέδιο, η προσπάθεια συντήρησης κυμαίνεται από σχετικά απλό ως δύσκολο. Όλες οι βαλβίδες αντεπιστροφής διπλός-πιάτων πρέπει να αφαιρεθούν από τη γραμμή για να εκτελέσουν τη συντήρηση λόγω του bonnetless σχεδίου. Η βαλβίδα αντεπιστροφής διπλός-πιάτων οδηγεί επίσης σε μια υψηλότερη πτώση πίεσης όταν συγκρίνεται με μια γέρνοντας βαλβίδα αντεπιστροφής δίσκων του ίδιου μεγέθους.

Αν και οι περισσότερες από τις βαλβίδες αντεπιστροφής γκοφρετών εγκαθίστανται μεταξύ δύο φλάντζας, και καμίας ανάγκης να είναι βαλμένος φλάντζα τύπος, μερικές άλλες εφαρμογές μπορεί να χρειαστούν τη βαλμένη φλάντζα βαλβίδα αντεπιστροφής γκοφρετών τύπων για την καλύτερη ευθυγράμμιση των βαλβίδων. Το βαλμένο φλάντζα σώμα βαλβίδων θα μπορούσε να πεταχτεί ή να σφυρηλατηθεί επάνω στην απαίτηση του πελάτη.

Χαρακτηριστικά γνωρίσματα των βαλμένων φλάντζα βαλβίδων αντεπιστροφής γκοφρετών διπλός-πιάτων:

Ενός κομματιού σχέδιο σώματος
Απότομα πρόσωπο με πρόσωπο
Ευθύγραμμο διπλό πιάτο
Συμπιεζόμενος δί ελατηρίου δίσκος για τη γρήγορη περάτωση
Βαλμένο φλάντζα τέλος γκοφρετών

Εφαρμόσιμα πρότυπα των βαλμένων φλάντζα βαλβίδων αντεπιστροφής γκοφρετών διπλός-πιάτων:
α) Design&Manufacture: API 6D, API 594
β) πρόσωπο με πρόσωπο: API 6D, ASME B16.10, ΤΟ EN 558
γ) τέλος σύνδεσης: ASME B16.5, ΤΟ EN 1092, JIS B2220
δ) δοκιμή και επιθεώρηση: API 6D, ΤΟ EN 12266, API 598
