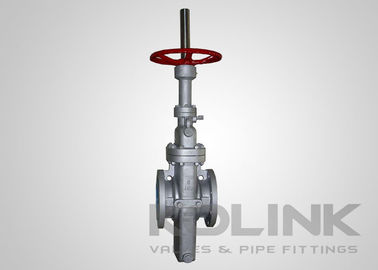

Πλήρως Piggable Χυτοχάλυβη Βαλβίδα Πύλης Πλάκας Class 150-2500

Οι βαλβίδες πύλης μέσω των σωληνώσεων χρησιμοποιούνται συνήθως για τους αγωγούς πετρελαίου και φυσικού αερίου.

Μέσα από το αγωγό βαλβίδες πύλης πλάκας κατασκευάζονται με πλήρη οπή, πύλη πλάκας, αυξανόμενο στέλεχος OS & Y, και πλωτά καθίσματα.με σφραγίδα από μέταλλο σε μέταλλο μεταξύ θύρας και καθισμάτωνΤο πλωτό κάθισμα έχει σχεδιαστεί για να ταιριάζει με την πύλη της πλάκας.Ένα Belleville ελατήριο και O-ring μεταξύ κάθε καθίσματος και του σώματος εξασφαλίζουν μια σφιχτή σφραγίδα κατά της πύλης πλάκαςΗ πλωτή πύλη της πλάκας χρησιμοποιεί τη φυσική δύναμη της πίεσης της γραμμής για να αποκτήσει μια δυναμικά σφιχτή σφραγίδα προς τα κάτω σε εφαρμογές διαφορικής υψηλής πίεσης.Η σφράγιση χαμηλής πίεσης επιτυγχάνεται με ένα δαχτυλίδι που ενεργοποιεί το κάθισμα και ελαχιστοποιεί τη διάβρωση και την συσσώρευση απορριμμάτων- Οι κοινές διακοσμήσεις είναι διαθέσιμες.

Η δυνατότητα διπλού μπλοκαρίσματος και αιμορραγίας και η αυτόματη αφαίρεση της υπερβολικής πίεσης του σώματος είναι τυπικά χαρακτηριστικά αυτού του σχεδιασμού καθίσματος.

Η ομαλή, συνεχής διάτρηση ελαχιστοποιεί την αναταραχή εντός της βαλβίδας και όταν βρίσκεται σε ανοιχτή θέση παράγει πτώση πίεσης ισοδύναμη με ένα τμήμα σωλήνα του ίδιου μήκους και διάμετρου.Οι επιφάνειες των καθισμάτων βρίσκονται εκτός της ροής και επομένως προστατεύονται από την διάβρωση της ροήςΟι γουρούνια και οι ξυριστές μπορούν να περάσουν από την βαλβίδα χωρίς ζημιά.

Ο σχεδιασμός της βαλβίδας της πύλης διακυβέρνησης μειώνει και διευκολύνει τη συντήρηση, επιτρέποντας τις εργασίες εξυπηρέτησης να γίνονται χωρίς την αφαίρεση της βαλβίδας από τη γραμμή.

• Πλήρης διάτρηση μέσα από την πύλη, πλήρως συνδέσιμο
• Πύλη πλωτής πλάκας
• Δαχτυλίδι καθίσματος με ελατήριο/πίεση με βαλβίδα ανακούφισης
• Σφιχτό κλείσιμο φούσκας σε υψηλή και χαμηλή πίεση
• Διοπτικές λειτουργίες
• Δυνατότητα διπλού μπλοκ και αιμορραγίας διαθέσιμη
• Προστατευόμενες από διάρροια διάβρωσης επιφάνειες καθισμάτων
• Δείκτης θέσης
• Επικεφαλής συναρμολόγηση για την επιγραμμική συντήρηση
• Διαφορετικές ενεργοποιήσεις (ηλεκτρικές, πνευματικές και υδραυλικές)

• Σχεδιασμός και κατασκευή: API 600, API 6D, BS 1414
• Προσωπικά: API 6D, ASME B16.10, EN 558
• Τελεία σύνδεσης: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
• Δοκιμή: API 598, API 6D, EN 12266
