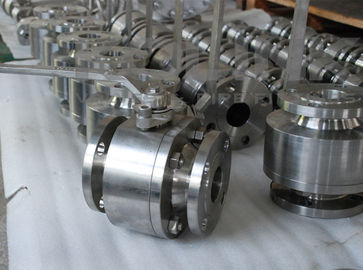

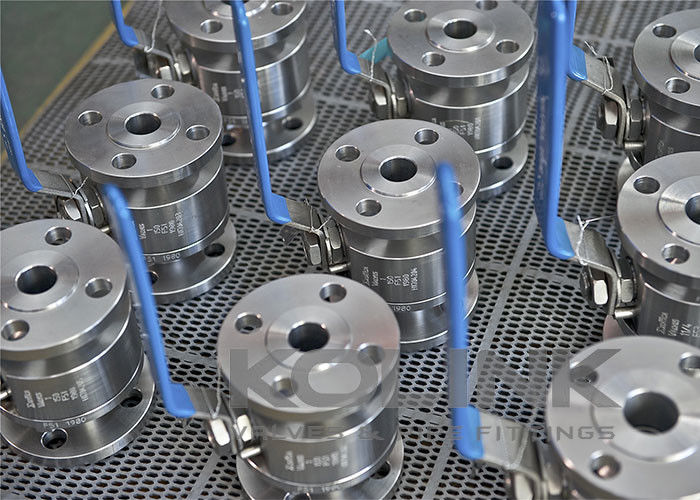

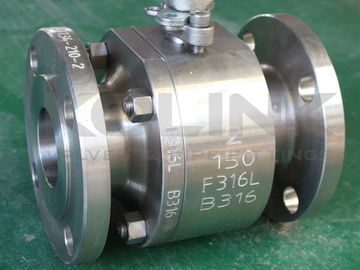

Σφυρηλατημένο χάλυβα 2pc βαλβίδα σφαίρας κλάσης 150-1500 πλωτή φλάντσα σφαίρας

Σφυρηλατημένο χάλυβα 2pc βαλβίδα σφαίρας κλάσης 150-1500 πλωτή φλάντσα σφαίρας

Με όλα τα πλεονεκτήματα των πλωτών βαλβίδων σφαίρας, οι κολυμβητικές βαλβίδες σφραγισμένου χάλυβα KOLINK προσφέρονται σε τύπους διαχωρισμένου σώματος 2 τεμαχίων και σφραγισμένου σώματος 3 τεμαχίων.Το υλικό σφυρηλασίας εξασφαλίζει επαρκή ακαμψία και αντοχή υπό τη μέγιστη ονομαστική πίεση λειτουργίαςΤο τυπικό πάχος τοιχώματος του σώματος της βαλβίδας και οι στροφές υψηλής αντοχής είναι επαρκείς για να αντέξουν την πίεση του σωλήνα.Τα εσωτερικά μέρη της βαλβίδας σχεδιάζονται και επιλέγονται για να εξασφαλίσουν την αξιοπιστία σε όλα τα είδη συνθηκών εργασίας.

Με πλαστά υλικά για βελτιωμένες μηχανικές ιδιότητες, διατήρηση της πίεσης και ποιότητα, οι πλαστές βαλβίδες κυψελών από χάλυβα είναι ιδανικές για υπηρεσίες μεσαίας ή υψηλής πίεσης και ευρύ εύρος θερμοκρασιών,και θα μπορούσε να αντικαταστήσει μικρού μεγέθους βαλβίδες σφαίρας που είναι τοποθετημένες σε τροχιά.

Οι κυλινδρικές βαλβίδες από πλαστικό χάλυβα έχουν ένα ευρύ φάσμα σχεδίων, υλικών, μεγεθών, τάξεων πίεσης και τελικών συνδέσεων.Διατίθενται επίσης κρυογενείς και υψηλής θερμοκρασίας μεταλλικές διαμορφώσεις καθισμάτων.

Σχεδιασμός Χαρακτηριστικά:

1Ειδικό σχεδιασμό καθισμάτων
Οι αιωρούμενες βαλβίδες σφαίρας είναι συνήθως σχεδιασμένες με ευέλικτη θέση.που σχηματίζει υψηλότερη πίεση στην περιοχή επαφής για την εξασφάλιση αξιόπιστης σφράγισηςΌταν η μέση πίεση αυξάνεται, η περιοχή επαφής του καθίσματος και της μπάλας γίνεται μεγαλύτερη μαζί με την ελαστική παραμόρφωση του καθίσματος,ώστε το κάθισμα να μπορεί να αντέξει υψηλότερη μέση ώθηση χωρίς να υποστεί ζημιά.

2. Πυροπροστατευτικό σχεδιασμό
Σε περίπτωση που η πυρκαγιά προκύψει τυχαία στον σωλήνα και την βαλβίδα, ο δακτύλιος του καθίσματος από PTFE ή άλλα μη μεταλλικά υλικά θα μπορούσε να καεί σε υψηλή θερμοκρασία, προκαλώντας μεγάλη διαρροή στη βαλβίδα.Η σχεδίαση του πυρόσβεσης καθίσματος είναι σχεδίαση προφύλαξης μεταξύ της μπάλας και του καθίσματοςΜετά την καύση του καθίσματος της βαλβίδας, η μέση πίεση θα έσπρωχνε τη σφαίρα συνεχώς προς τη μεταλλική σφραγίδα προς τα κάτω για να σχηματίσει μια βοηθητική σφραγίδα μετάλλου προς μέταλλο,που θα μπορούσε να μειώσει αποτελεσματικά τη διαρροή βαλβίδαςΕπιπλέον, η σφραγίδα σφράγισης της μέσης φλάντζης είναι κατασκευασμένη από σπειροειδή σφραγίδα από μέταλλο, η οποία θα μπορούσε επίσης να εξασφαλίσει τη σφραγίδα σε υψηλές θερμοκρασίες.Ο πυρόσβεστος σχεδιασμός των βαλβίδων σφαίρας KOLINK εγκρίνεται σύμφωνα με το API 607.

3- Αδιάβροχο και σφραγισμένο
Το στέλεχος είναι κατασκευασμένο με ολοκληρωμένο κολάρο στο κάτω άκρο του και τοποθετείται από την εσωτερική κοιλότητα της βαλβίδας,έτσι ώστε το στέλεχος να είναι μπλοκαρισμένο από το λαιμό της βαλβίδας και να μην ανατινάζεται από το μέσο, ακόμη και υπό την ανώμαλη κατάσταση αύξησης της πίεσης στην κοιλότητα της βαλβίδαςΕπιπλέον, για να αποφευχθεί η διαρροή μετά την καύση της συσκευασίας του στύλου σε περίπτωση πυρκαγιάς, η πλυντή στροφής μεταξύ του ώμου του στύλου και της επαφής του σώματος θα σχηματίζει μια θετική σφραγίδα.Η δύναμη σφράγισης θα αυξηθεί με την αύξηση της μέσης πίεσης, ώστε να εξασφαλίζεται αξιόπιστη σφράγιση του στύλου υπό διάφορες πιέσεις, να αποφεύγεται η διαρροή και να αποφεύγεται η απροσδόκητη εξάπλωση.

4- Η συσκευασία με το σέβρον.

Η συσκευασία σέβρον θα μπορούσε να προσαρμόσει αποτελεσματικά την πίεση σφράγισης σε σχέση με τη μέση πίεση στην περιοχή του αδένα και να κάνει την σφράγιση της συσκευασίας στέλεχος πιο αξιόπιστη.

5Αντιστατική δομή
Η βαλβίδα σφαίρας είναι εφοδιασμένη με αντιστατικές συσκευές και μπορεί να σχηματίσει ένα στατικό κανάλι μεταξύ της σφαίρας και του σώματος μέσω του κορμού,για την εκφόρτωση του στατικού ηλεκτρισμού που συσσωρεύεται λόγω τριβής κατά τη διάρκεια λειτουργίας της βαλβίδας, να διαπερνά τον αγωγό, αποφεύγοντας πυρκαγιά ή έκρηξη που μπορεί να προκληθεί από ηλεκτρική σπίθα και εξασφαλίζοντας την ασφάλεια του συστήματος.

6.ΚύλινδροΚλείδωμα.Επ Συσκευή
Η χειροκίνητη σφαιρική βαλβίδα μπορεί να κλειδωθεί σε θέση όταν είναι πλήρως ανοιχτή ή πλήρως κλειστή.και θα μπορούσε επίσης να αποτρέψει το άνοιγμα ή το κλείσιμο βαλβίδας κατά λάθος που προκαλείται από δονήσεις σωληνώσεων ή άλλους απρόβλεπτους παράγοντεςΕίναι ιδιαίτερα αποτελεσματικό για εύφλεκτα και εκρηκτικά πετρέλαιο, χημικούς και ιατρικούς αγωγούς ή σωλήνες πεδίου.

Επιπλέον, η κεφαλή του στύλου που είναι εγκατεστημένη με το κλειδί υιοθετεί διπλό-D σχεδιασμό.Το κλειδί είναι κάθετο στον αγωγό., έτσι ώστε οι ενδείξεις πλήρους ανοίγματος και κλεισίματος της βαλβίδας να είναι αδιαμφισβήτητες.

Χαρακτηριστικά των κυλινδρικών βαλβίδων από σφυρηλατημένο χάλυβα:
Τύπος πλωτής σφαίρας
Τελική είσοδος.
Δυοτμηματικό ή τριτμηματικό σώμα

Πλήρης θύρα ή Μείωση θύρας
Ασφαλής πυρκαγιάς σύμφωνα με την API 607
Αντιστατική συσκευή
Αντιεπιτιθέμενο στέλεχος

Διαθέσιμη λειτουργία γρανάζων ή ενεργοποιητή

Προαιρετική συσκευή κλειδώματος

Προαιρετική πλακέτα άμεσης τοποθέτησης ISO 5211

Προαιρετικό σχεδιασμό καθισμάτων από μέταλλο

Προαιρετική συσκευασία χαμηλών εκπομπών σύμφωνα με το πρότυπο ISO 15848

Εφαρμόσιμα πρότυπα για πλωτές βαλβίδες σφαίρας σφυρηλατημένου χάλυβα:
α) Σχεδιασμός και κατασκευή: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

β) Πυροπροστατευτικό: API 607, API 6FA
γ) Προσωπικά: API B16.10, API 6D, EN 558, DIN 3202
δ) Τελική σύνδεση: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
ε) Δοκιμή και επιθεώρηση: API 6D, EN 12266, API 598
