Δύο βαλβίδες πεταλούδας, τριπλή εκκεντρική βαλβίδα πεταλούδας με μεταλλικό κάθισμα

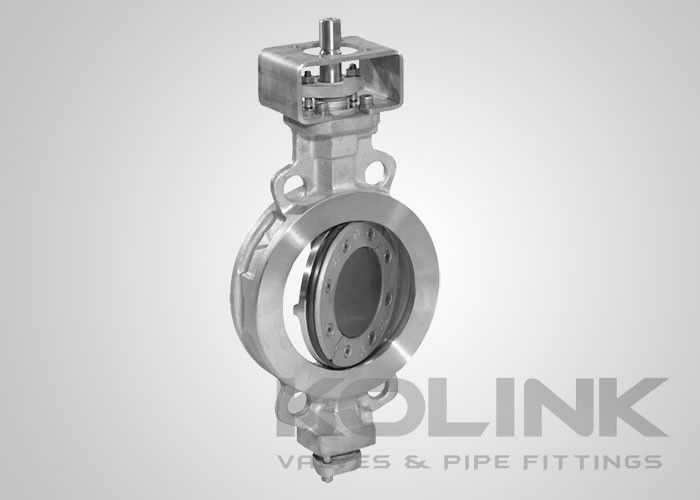

Διπλή Offset Wafer Βαλβίδα πεταλούδας Τριπλή εκκεντρική μεταλλική καθισμένη

Η τριπλή εκκεντρική βαλβίδα πεταλούδας, η οποία χρησιμοποιεί μεταλλικό κάθισμα, είναι επομένως σε θέση να αντέχει μεγαλύτερη πίεση, σε σύγκριση με μια ανθεκτική βαλβίδα πεταλούδας με κάθισμα.Η σφραγίδα του εκκεντρικού δίσκου θα μπορούσε να είναι είτε πολυστρωτή κατασκευή μετάλλου / γραφίτη είτε πλήρως μεταλλική κατασκευή μετάλλουΗ πολυεπίπεδη σχεδίαση θα μπορούσε να επιτύχει μηδενικές διαρροές και απλή συντήρηση, ενώ η σχεδίαση μετάλλου με μέταλλο είναι πιο αξιόπιστη σε υψηλότερες θερμοκρασίες και πίεση.η τριπλή εκκεντρική βαλβίδα πεταλούδας εφαρμόζεται τόσο σε λειτουργία κλείδωσης όσο και σε λειτουργία θρόμβωσης.

Η βαλβίδα πεταλούδας είναι το κοινό στυλ βαλβίδας πεταλούδας και είναι φθηνότερη από τον τύπο λαγκ.Η βαλβίδα διατηρείται στη θέση της με τη χρήση βρόγχων ή πτυχών και καρφιών από φλάντζη σε φλάντζηΑυτός ο τύπος εγκατάστασης, φυσικά, καθιστά αδύνατη την αποσύνδεση μόνο μιας πλευράς του συστήματος σωλήνων από την βαλβίδα.

ΧαρακτηριστικάΤριπλή εκκεντρική βαλβίδα πεταλούδαςs:

Σχεδιασμός εκκεντρικού δίσκου
Πρότυπο πολυεπίπεδης σφραγίδας δίσκου
Πλήρης σφραγίδα από αλεύρι σε μέταλλο Προαιρετική
Μονόκατο ρεύμα
Τύπος σώματος κυψέλης, τύπου λαβίδας ή τύπου φλάνγκας

Εφαρμόσιμα πρότυπαΤριπλή εκκεντρική βαλβίδα πεταλούδας:
α) Σχεδιασμός και κατασκευή: API 609, EN 593, MSS SP-68
β) Μέγεθος πρόσωπο με πρόσωπο: API 609, EN 558
γ) Τελική σύνδεση: ASME B16.5, EN 1092, JIS B2220
δ) Δοκιμή και επιθεώρηση: API 598, EN 12266
