Διάταξη 150-1500 BS 1873

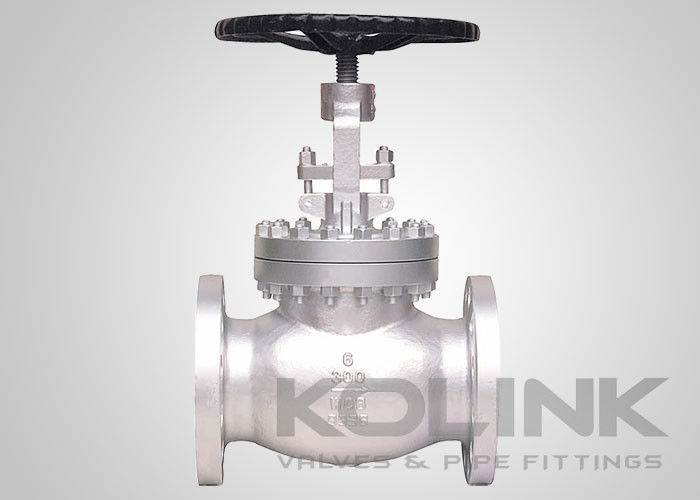

Βαλβίδα Σφαιρικού Χάλυβα με Φλάντζα Class 150-1500 BS 1873 Βαλβίδα Διακοπής

Οι βαλβίδες σφαιρικού τύπου ονομάζονται έτσι λόγω του σφαιρικού σχήματος του σώματός τους, με τα δύο μισά του σώματος να διαχωρίζονται από ένα εσωτερικό διάφραγμα. Οι βαλβίδες σφαιρικού τύπου μπορούν να χρησιμοποιηθούν είτε για απομόνωση είτε για έλεγχο ροής, εγκαθιστώντας τον κατάλληλο δίσκο: δίσκος επίπεδης έδρας για μέτριο έλεγχο ροής, κλωβός για πιο σοβαρό έλεγχο ροής και παραβολικό βύσμα για γραμμικό έλεγχο ροής.

Οι βαλβίδες σφαιρικού τύπου ταξινομούνται επίσης ανάλογα με το σώμα: κανονικό ευθύ μοτίβο, μοτίβο Υ και γωνιακό μοτίβο. Η διάφορη διαμόρφωσή τους επιτρέπει την εγκατάστασή τους σε μια ποικιλία διαμορφώσεων σωληνώσεων.

Οι βαλβίδες σφαιρικού τύπου παρέχονται επίσης με τρεις βασικούς τύπους κλεισίματος σώματος-καπό: βιδωτό καπό, συγκολλημένο καπό και καπό στεγανοποίησης πίεσης. Το βιδωτό καπό, η στεγανοποίηση εξαρτάται από την προφόρτιση των μπουλονιών σώματος-καπό για τη διατήρηση επαρκούς δύναμης συμπίεσης, το βιδωτό καπό χρησιμοποιείται ευρέως για βαλβίδες σε διάφορες βαθμολογίες πίεσης και μεγέθη. Το συγκολλημένο καπό εφαρμόζεται κυρίως για μικρού μεγέθους σφυρήλατες ατσάλινες βαλβίδες πύλης, κατάλληλες για εφαρμογές που απαιτούν μηδενική διαρροή στη σύνδεση σώματος-καπό κατά τη μεταφορά επικίνδυνων υγρών συστήματος. Το καπό στεγανοποίησης πίεσης υιοθετείται για βαλβίδες για υπηρεσία υψηλής πίεσης, τυπικά άνω των 15 MPa (2250 psi). Οι στεγανοποιήσεις σύνδεσης σώματος-καπό βελτιώνονται καθώς αυξάνεται η εσωτερική πίεση στη βαλβίδα, σε σύγκριση με άλλες κατασκευές όπου η αύξηση της εσωτερικής πίεσης τείνει να δημιουργεί διαρροές στη σύνδεση σώματος-καπό.

Οι βαλβίδες σφαιρικού τύπου παρέχονται με άκρα με φλάντζα, άκρα συγκόλλησης άκρου, άκρα συγκόλλησης υποδοχής και βιδωτά άκρα και είναι κατασκευασμένες με διάφορα υλικά από χυτοχάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράματα χάλυβα και σφυρήλατα χάλυβα.

Διάφοροι συνδυασμοί υλικών έδρας και στελέχους είναι διαθέσιμοι για την κάλυψη συγκεκριμένων απαιτήσεων πελατών.

• Σχεδιασμός σώματος ευθύγραμμου μοτίβου
• Τυπικό σχέδιο δίσκου περιστρεφόμενου βύσματος
• Διαθέσιμος δίσκος επίπεδου και ρυθμιστικού τύπου
• Βιδωτό καπό
• OS&Y, Ανυψούμενο στέλεχος και χειροτροχός
• Ενσωματωμένη οπίσθια έδρα
• Άκρα με φλάντζα ή συγκόλληση άκρου
• Διαθέσιμο γρανάζι ή ενεργοποιητής

• Σχεδιασμός & Κατασκευή: BS 1873, ASME B16.34
• Από πρόσωπο σε πρόσωπο: ASME B16.10, EN 558, BS2080
• Άκρο σύνδεσης: ASME B16.5, ASME B16.25, EN 1092
• Δοκιμή και επιθεώρηση: API 598, EN 12266, BS 6755
